    液压齿轮泵

    • 首页
    • 产品
    • 液压齿轮泵
    • 2系列齿轮泵

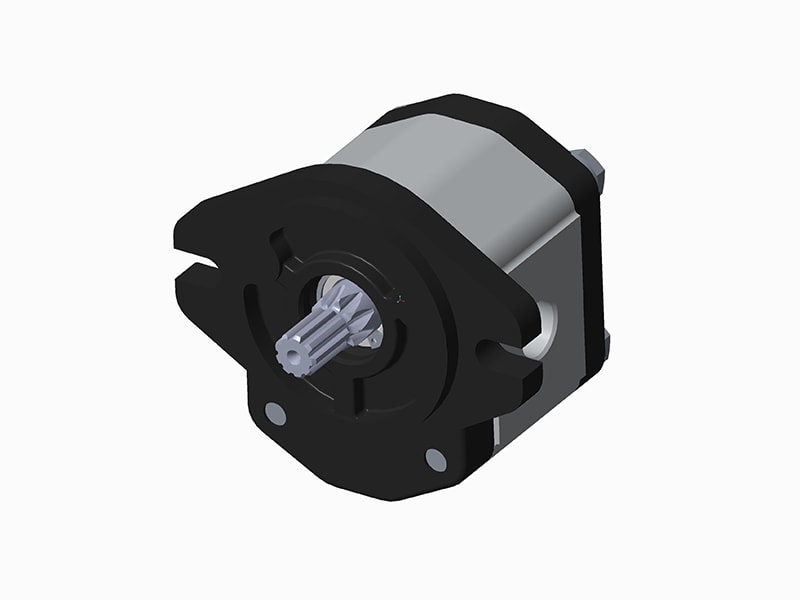

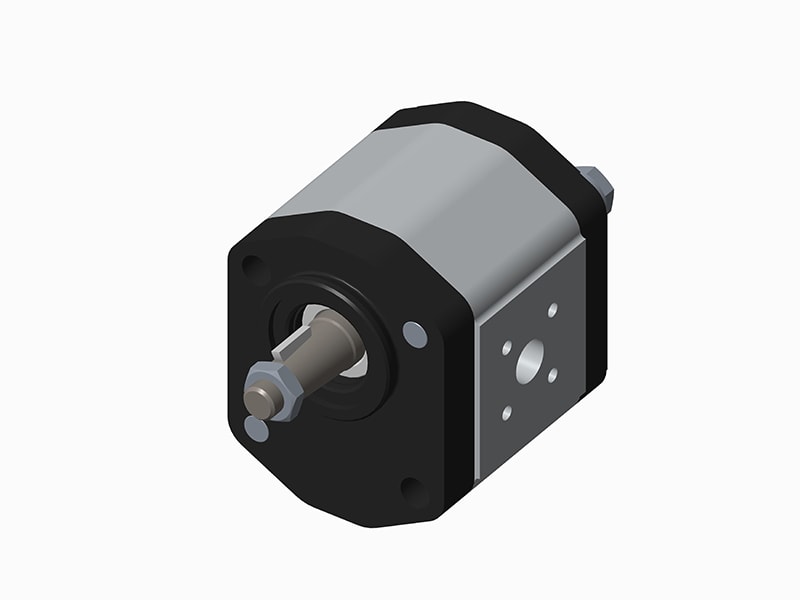

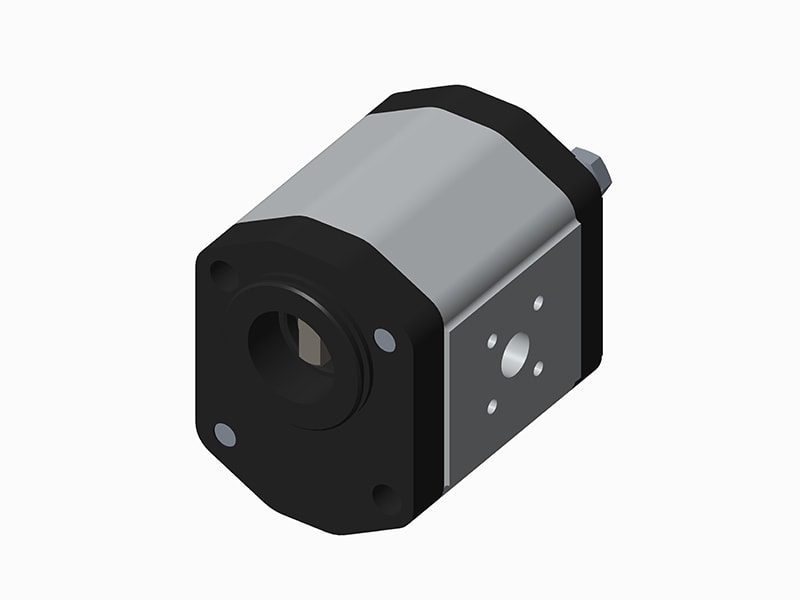

    2系列齿轮泵 (3~30cm³/rev.)

    齿轮泵
    齿轮泵 齿轮泵 齿轮泵 齿轮泵 齿轮泵
    关键参数
    • 每转的排量:3~30cm³/rev.
    • 旋转方向:D顺时针转、S逆时针转、R可正反转
    • 最低转速:400~800r/min
    • 最高转速:2500~4000r/min
    • 峰值压力:180~300bar

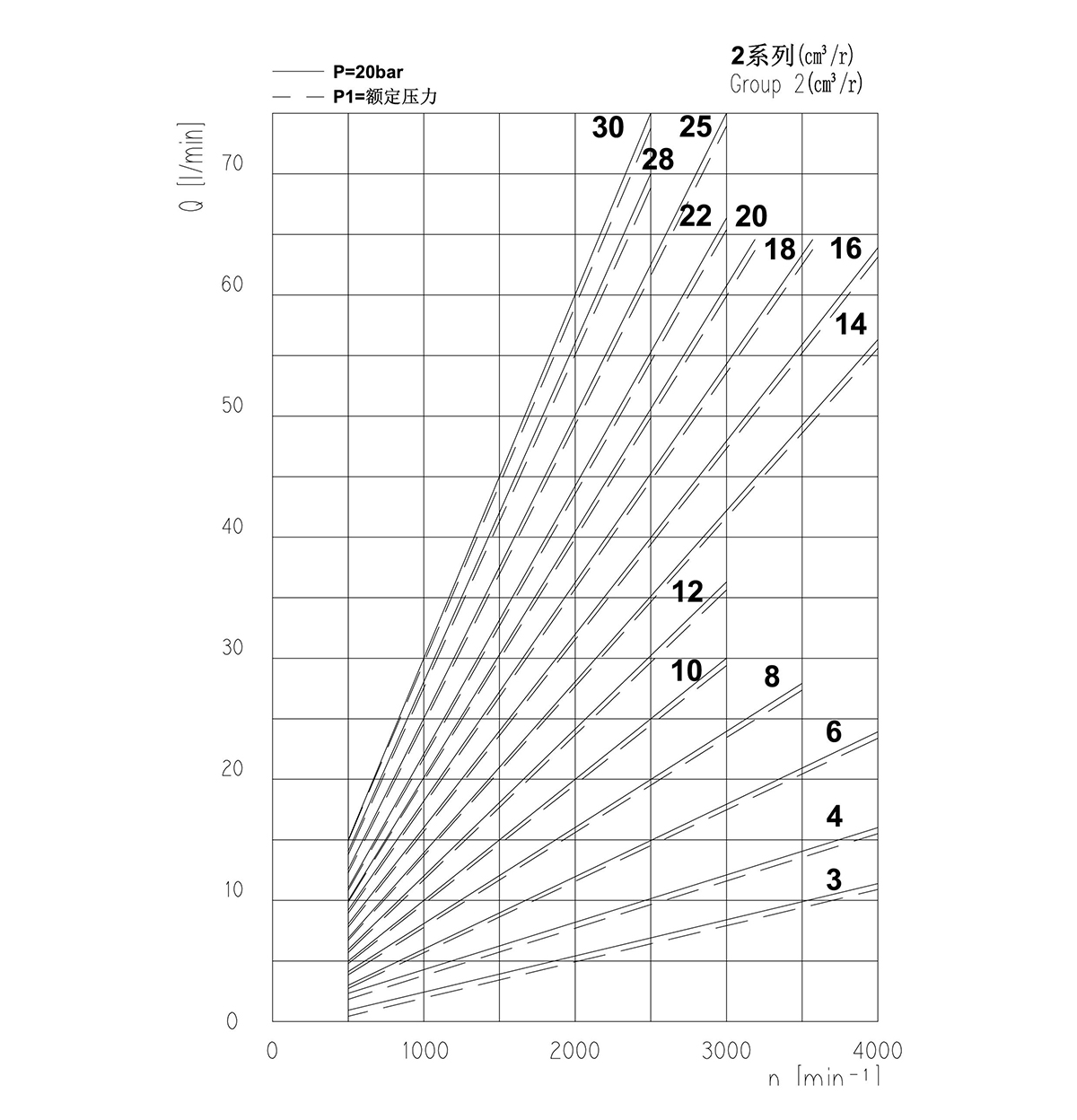

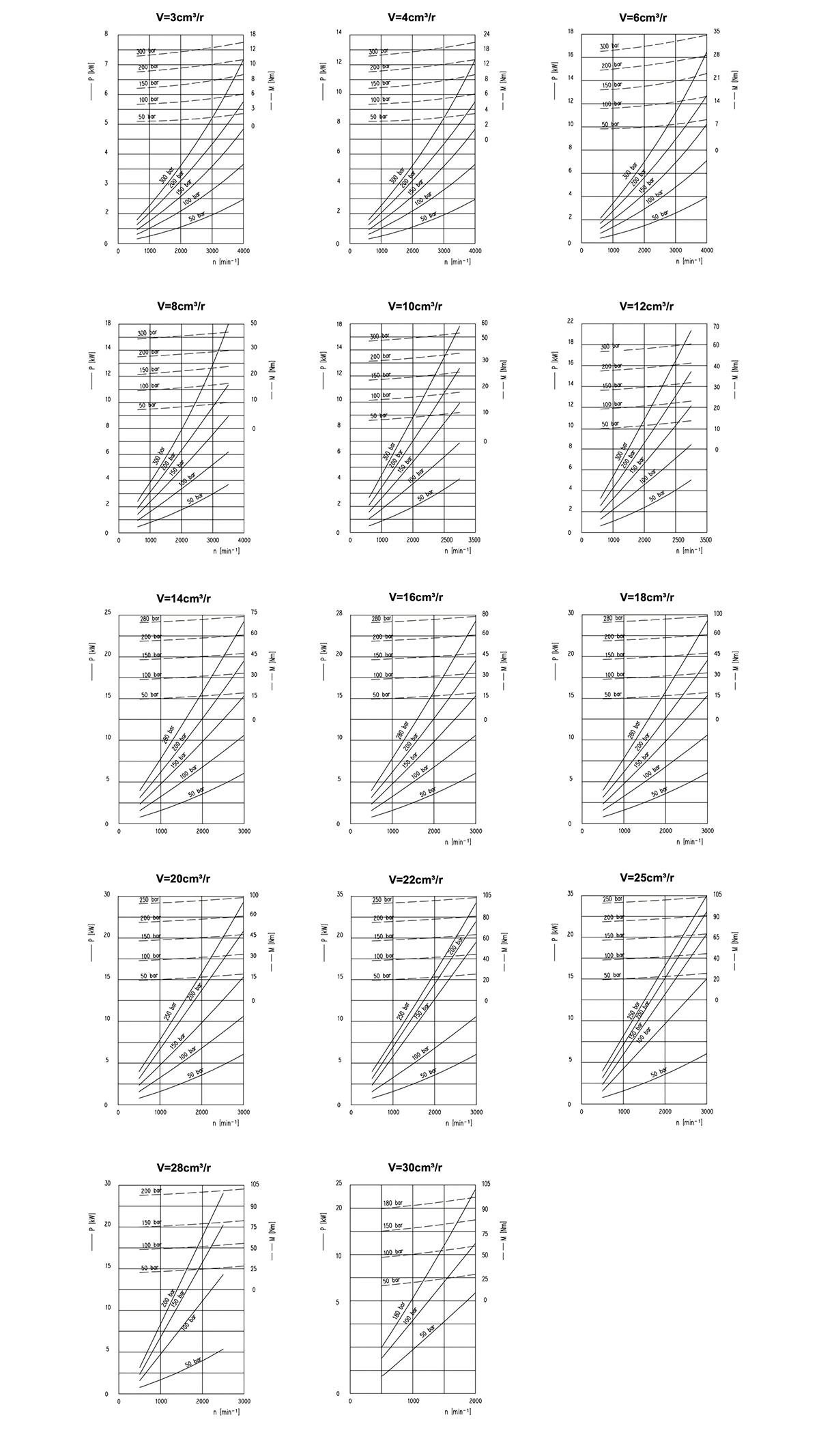

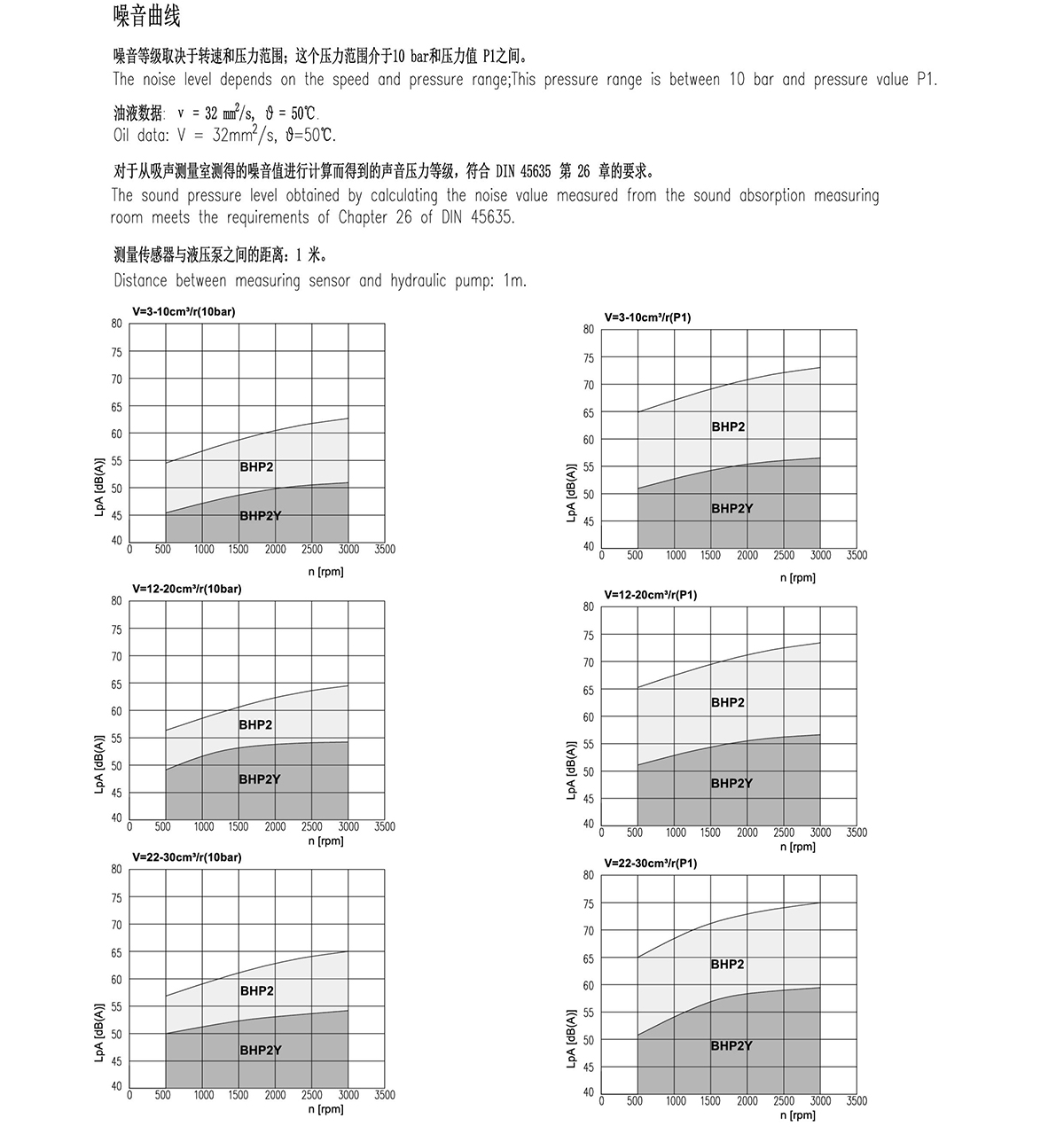

    性能曲线表
    应用行业
    • 农业机械,工程机械,高空作业车,液压系统
    联系我们

    产品特点
    • 低噪音,高效率,寿命长
    • 在低速度下也能实现高性能
    • 多种油口和轴伸可选
    • 轴封无泄漏保证

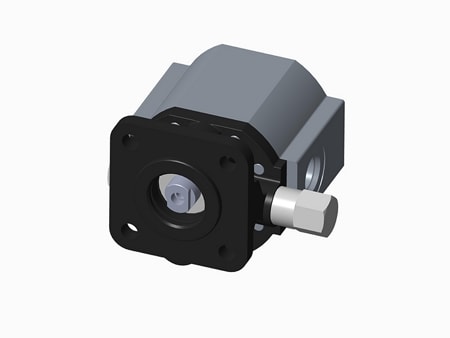

    • 可内置溢流阀
    • 双向泵及马达可选
    • 排量参数表
    • 选型规则
    • 标准型产品尺寸
    2系列排量参数表
    排量 吸油绝对压力 最高连续压力 最高间隙压力 最高峰值压 最低转速 最高转速 容积效率
    V Pe P1 P2 P3 nmin nmax ηv
    cm³/rev bar r/min %
    3 0.7...3 270 285 300 800 4000 ≥91
    4 600
    6
    8 500 3500
    10 ≥92
    12
    14 250 265 280 3200
    16
    18 400 ≥93
    20 220 235 250
    22 3000
    25 200 215 230 ≥95
    28 180 190 200 2500
    30 160 170 180

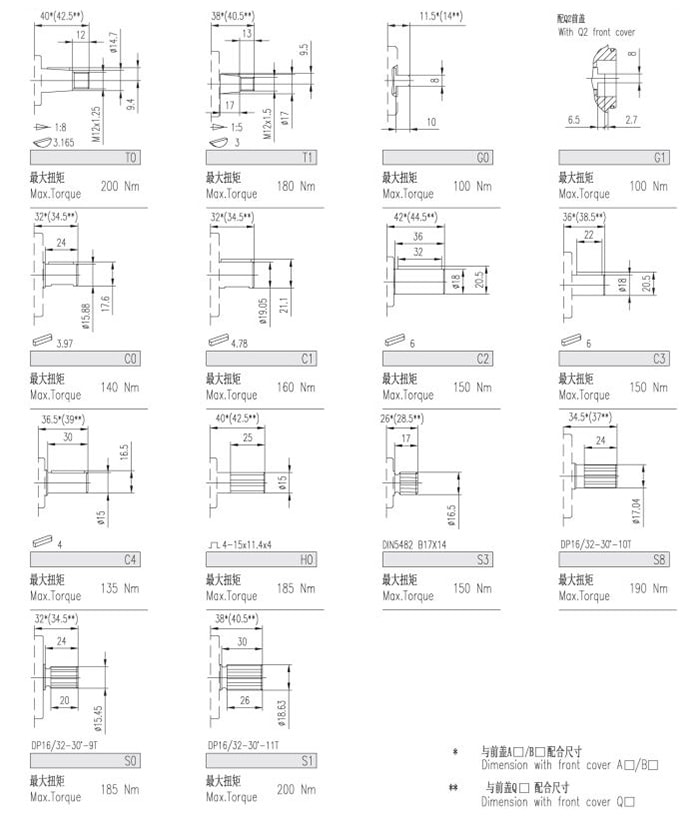

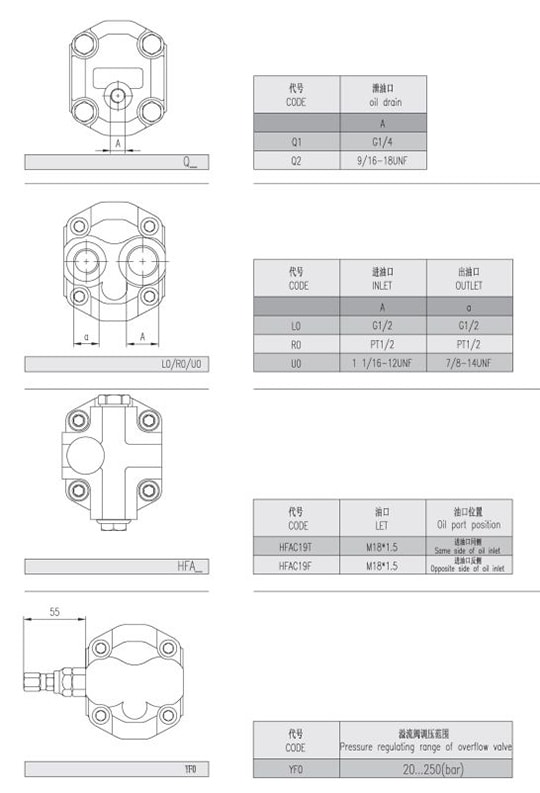

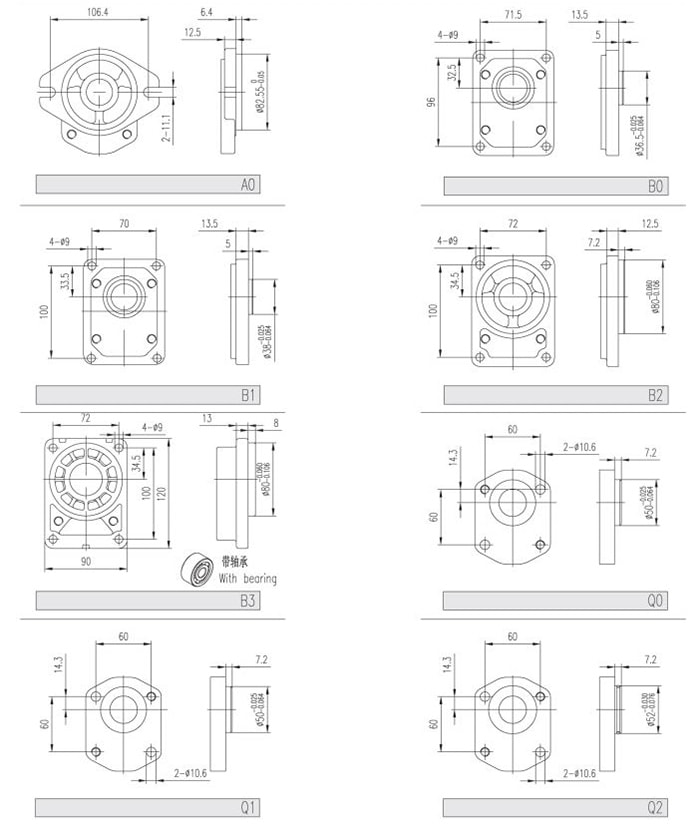

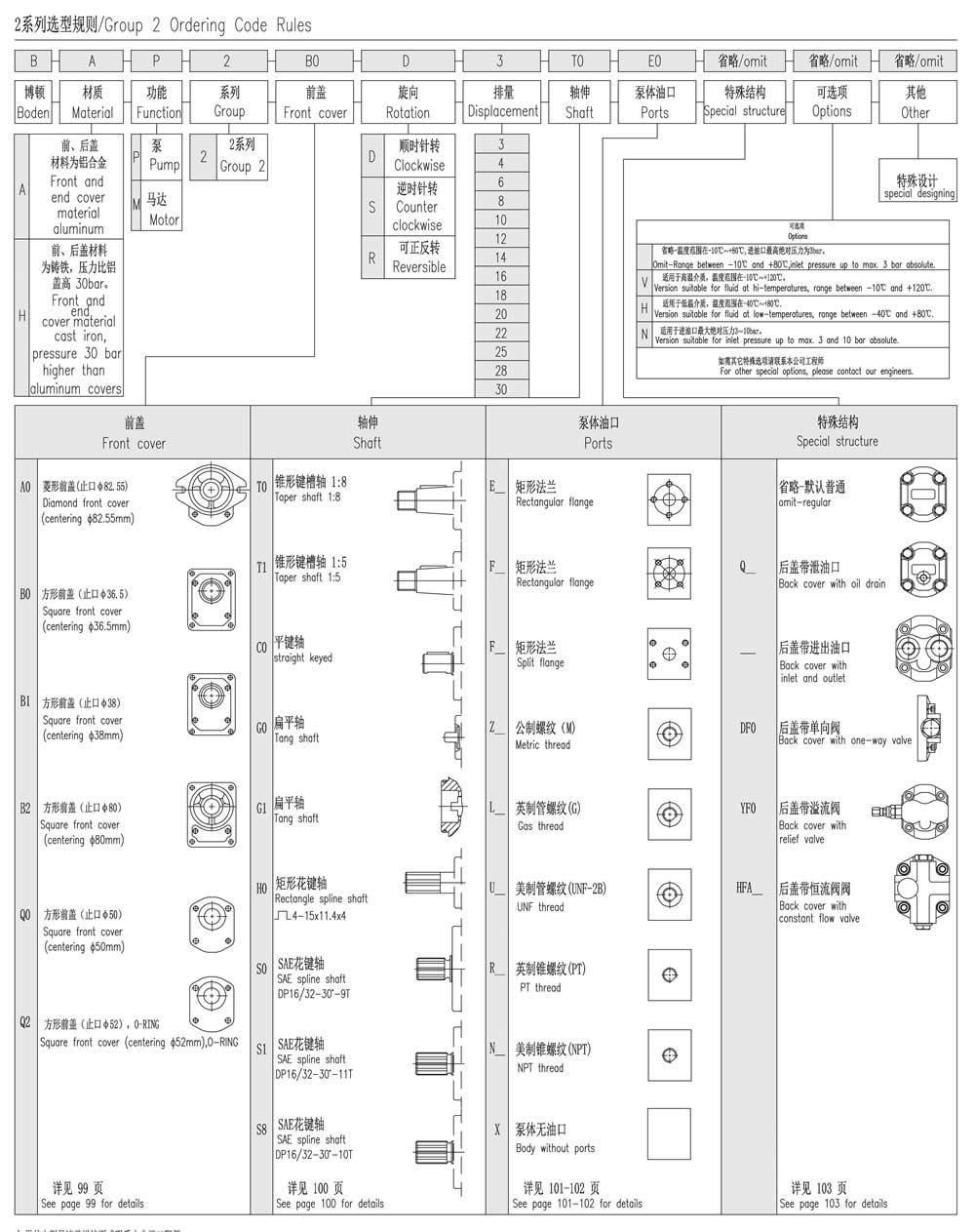

    2系列选型规则
    PDF 下载
    2系列选型规则
    2系列齿轮泵
    2系列齿轮泵
    2系列齿轮泵
    2系列齿轮泵
    2系列齿轮泵

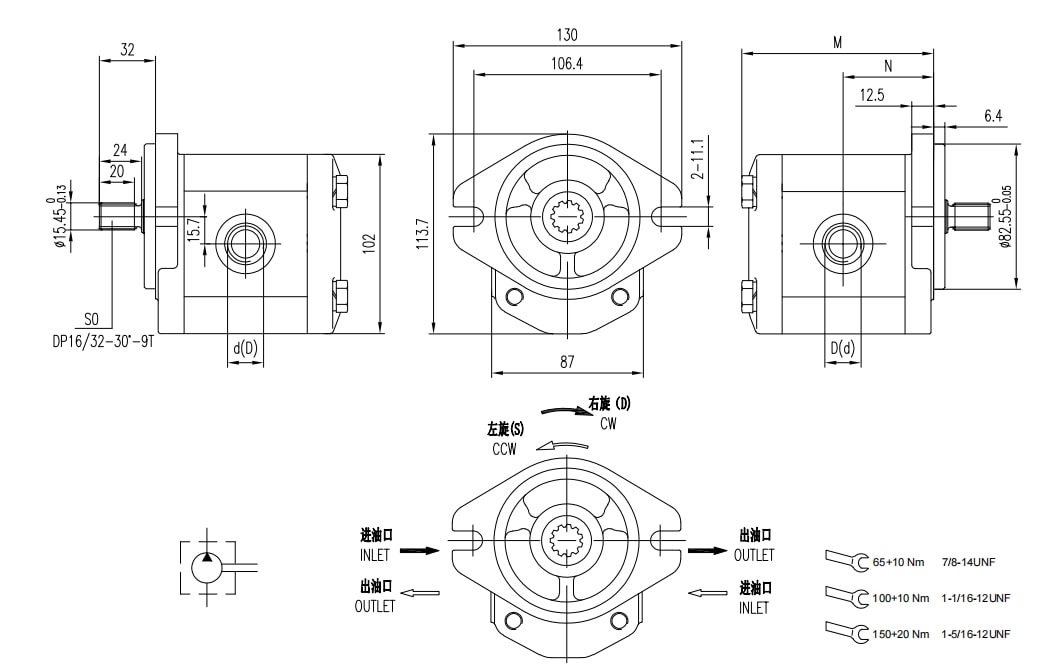

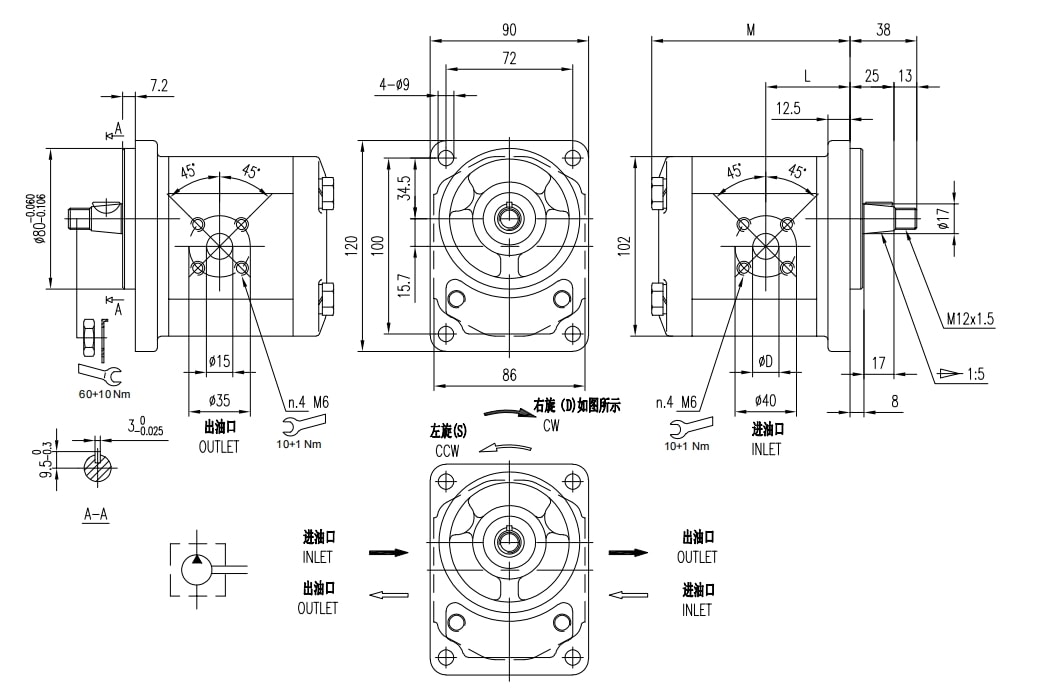

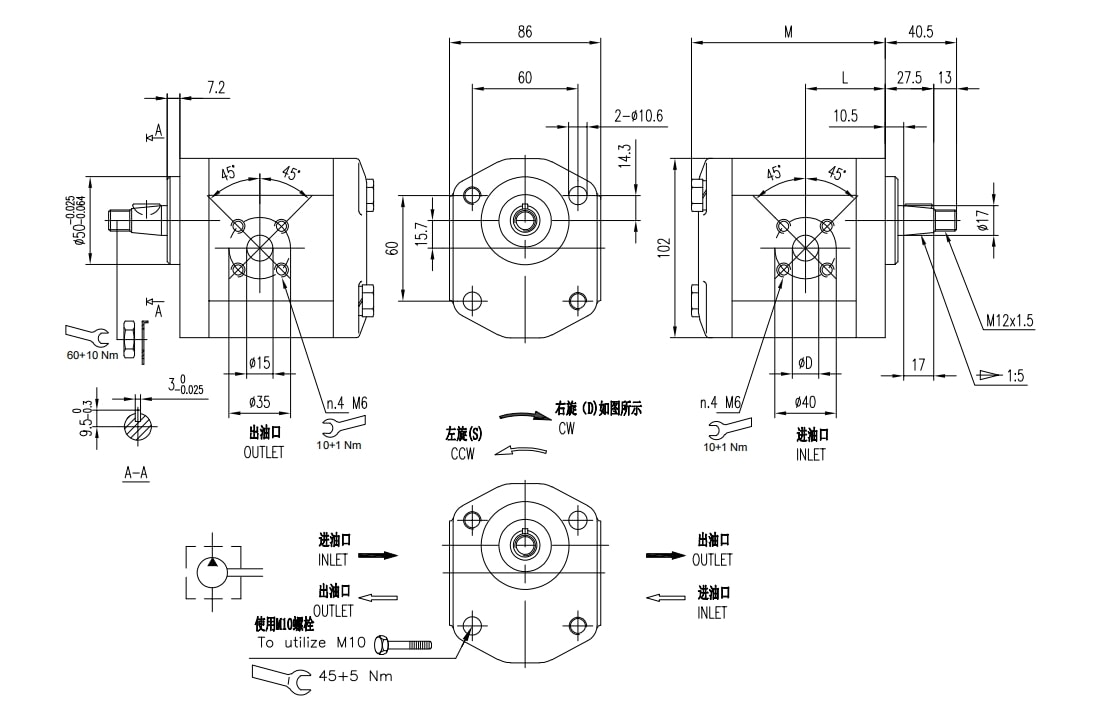

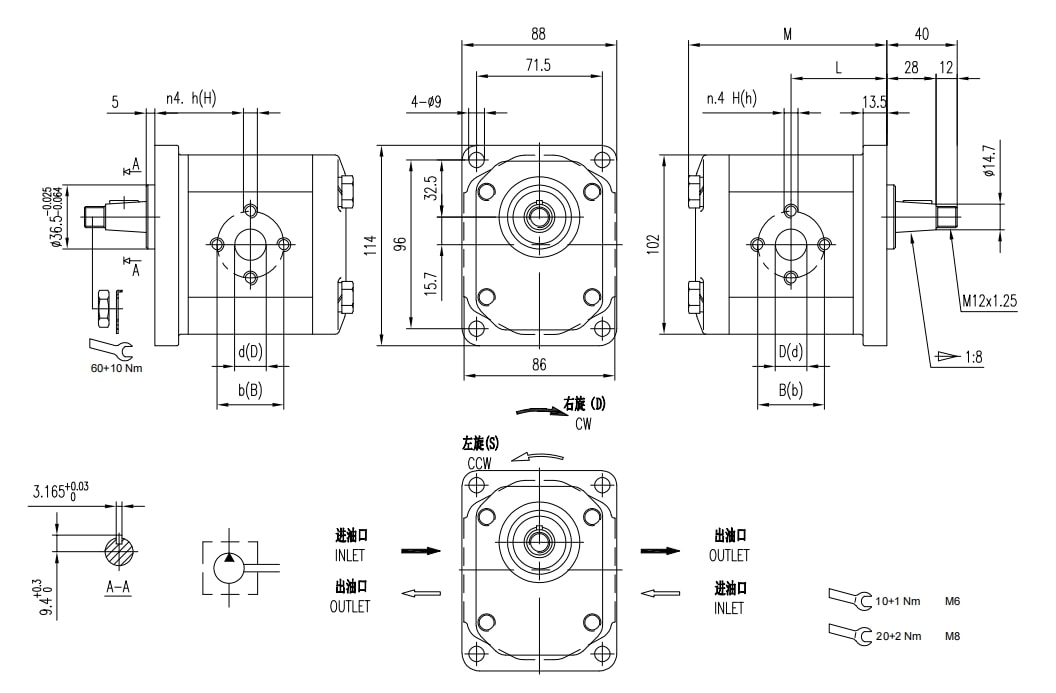

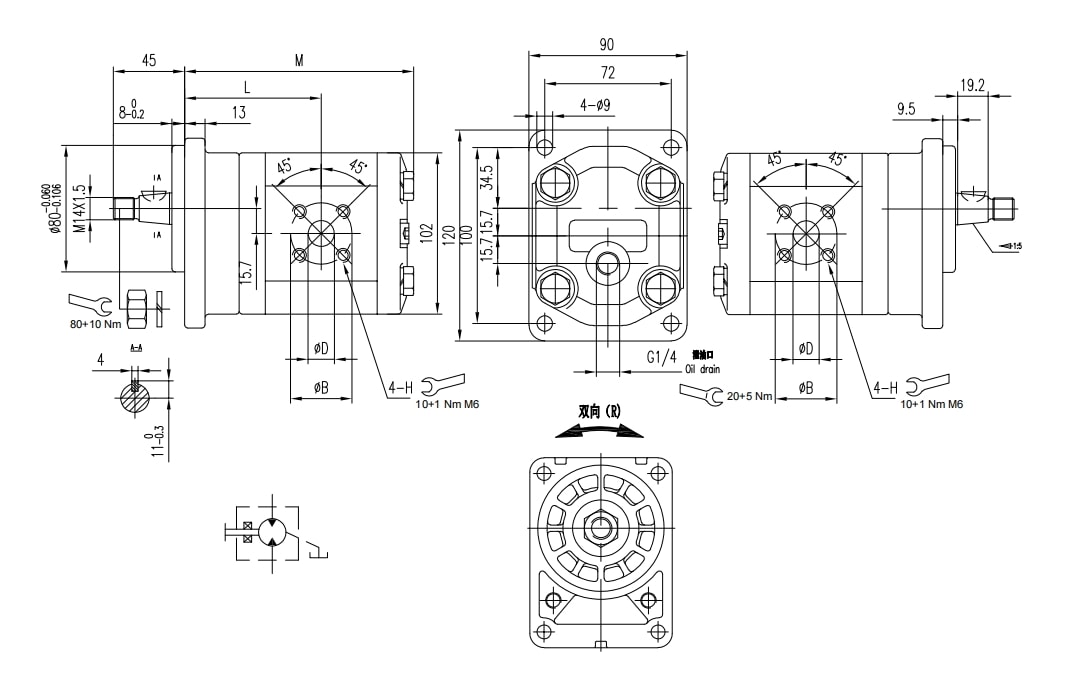

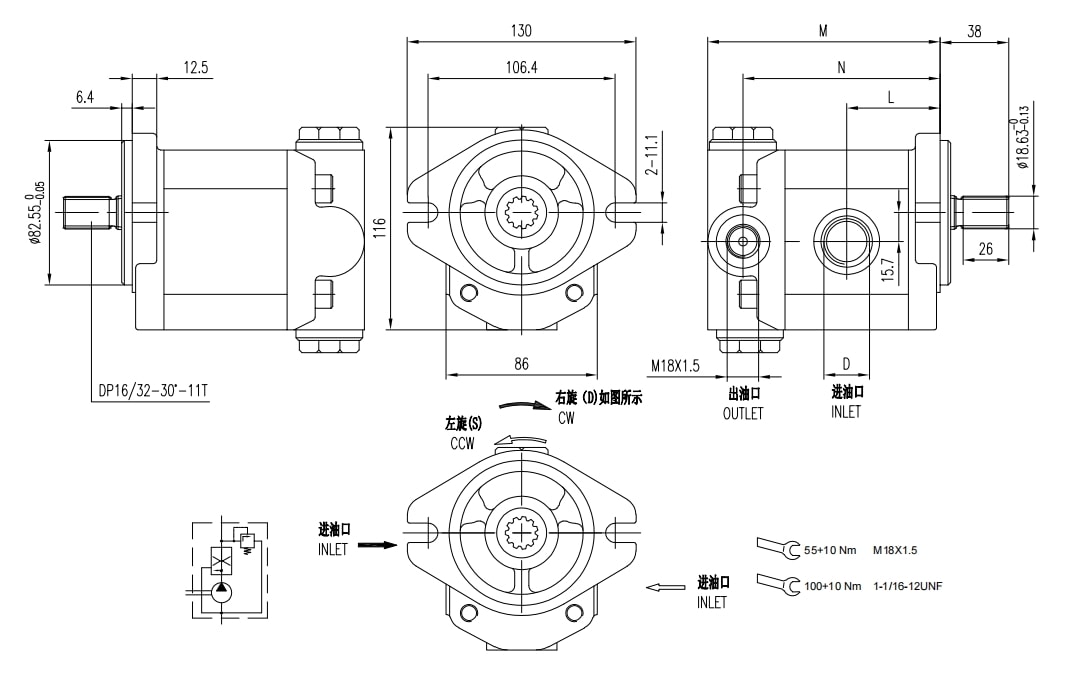

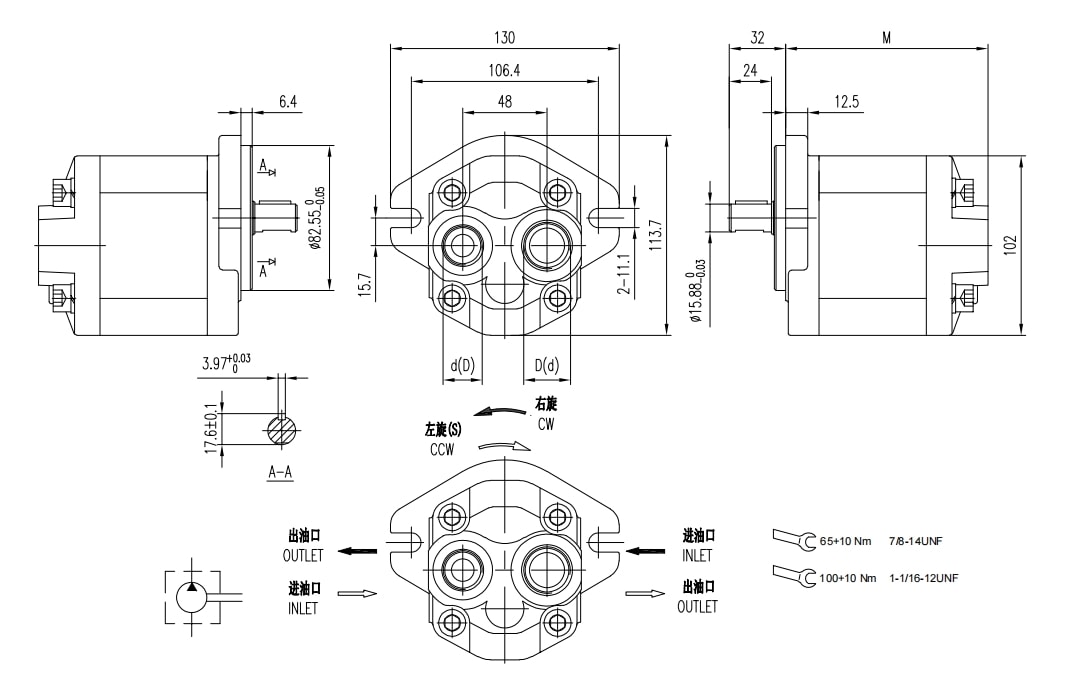

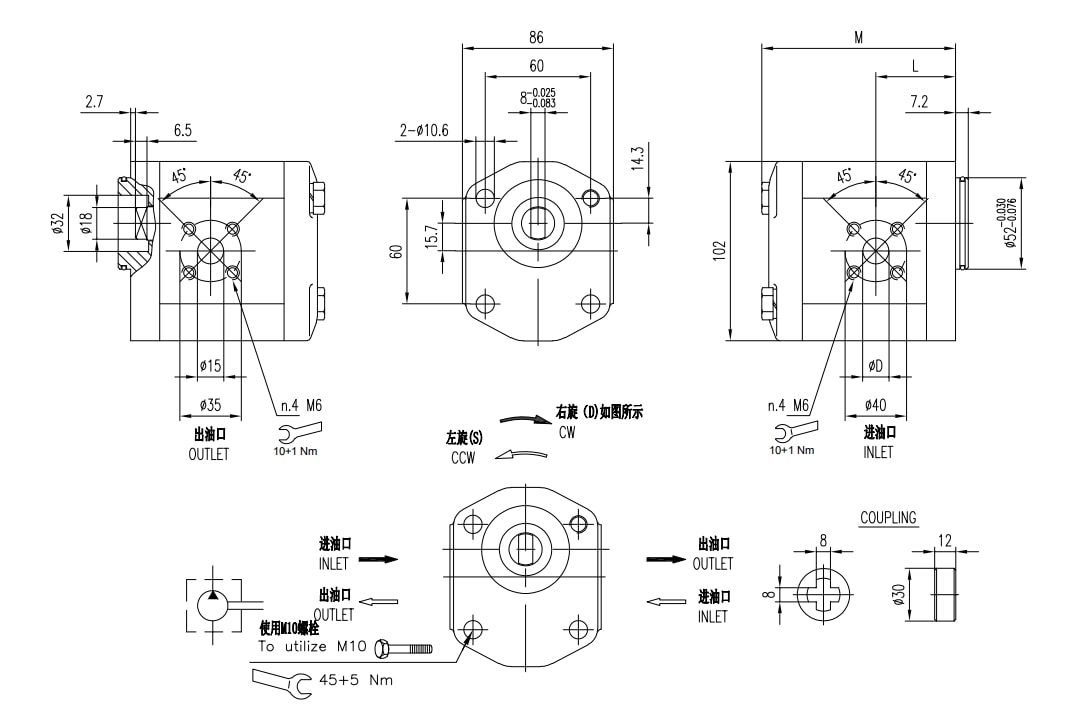

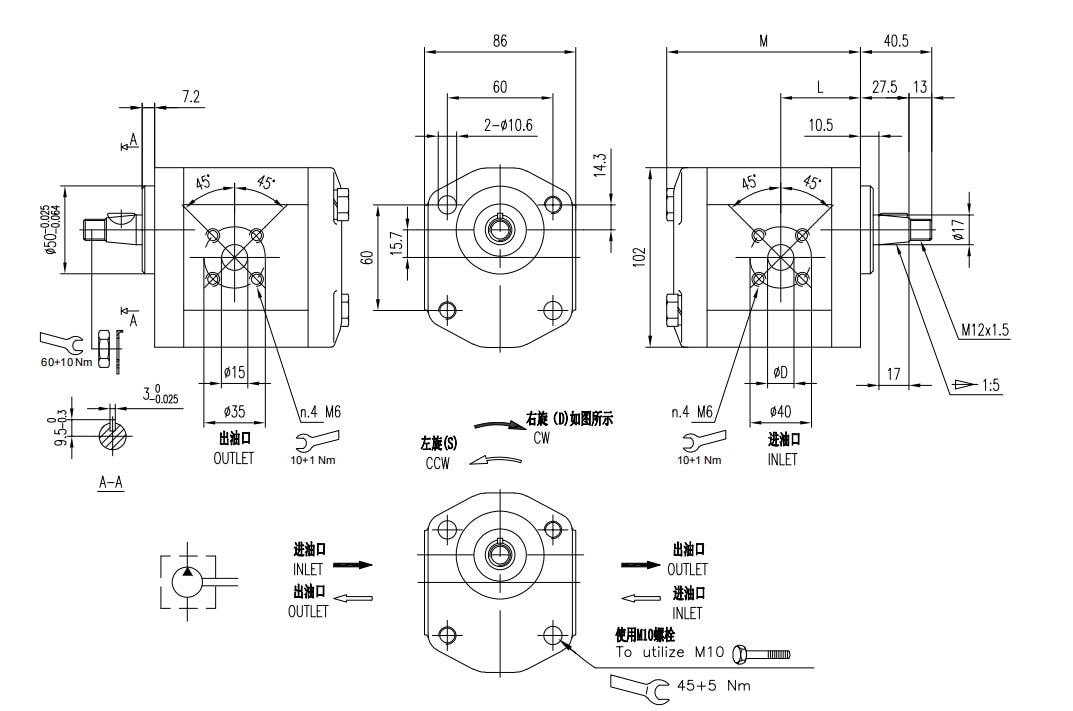

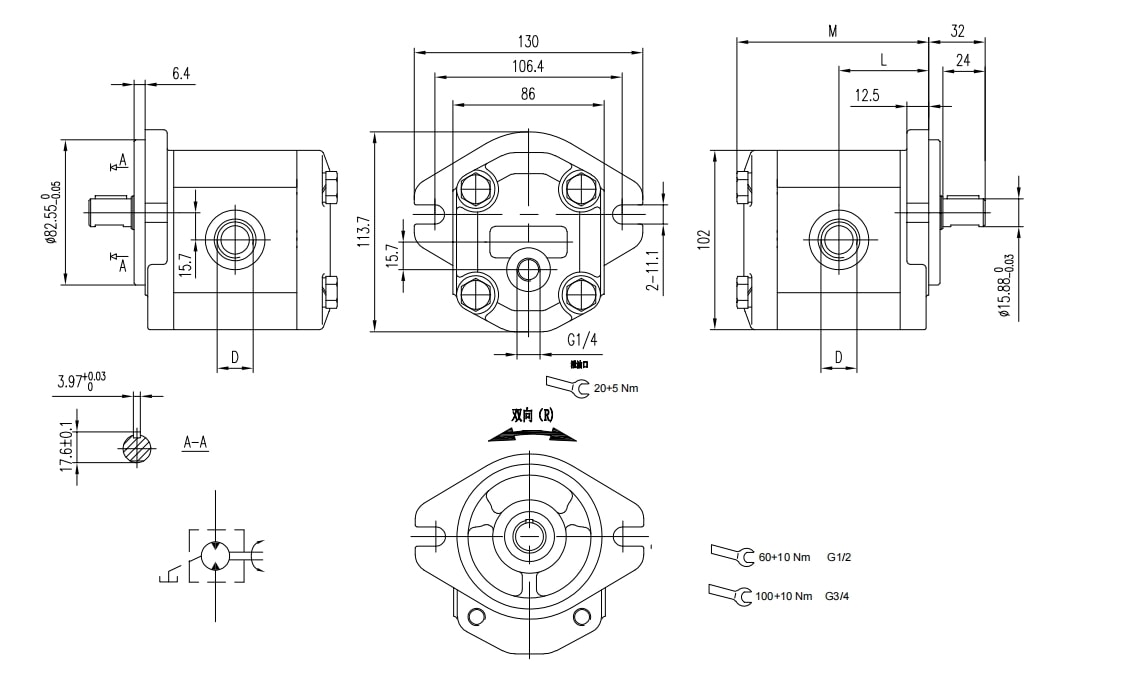

    2系列标准型产品尺寸
    齿轮泵
    齿轮泵
    联系我们
    排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口 出油口
    P1 P2 P3 M L D d
    (cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm
    3 270 285 300 4000 800 3.35 91.1 43.6 U0 1/16-12UNF 7/8-14UNF
    4 270 285 300 4000 600 3.4 92.7 44.4 U0 1/16-12UNF 7/8-14UNF
    6 270 285 300 4000 600 3.5 96 46 U0 1/16-12UN F 7/8-14UNF
    8 270 285 300 3500 500 3.6 99.3 47.7 U0 1/16-12UNF 7/8-14UNF
    10 270 285 300 3500 500 3.7 102.6 49.3 U0 1/16-12UNF 7/8-14UNF
    12 270 285 300 3500 500 3.8 105.9 51 U0 1/16-12UNF 7/8-14UNF
    14 250 265 280 3500 500 3.9 109.3 52.7 U0 1/16-12UNF 7/8-14UNF
    16 250 265 280 3500 500 4 112.7 54.4 U0 1/16-12UNF 7/8-14UNF
    18 250 265 280 3200 400 4.1 116 56 U0 11/16-12UNF 7/8-14UNF
    20 220 235 250 3200 400 4.2 119.3 57.7 U0 1/16-12UNF 7/8-14UNF
    22 220 235 250 3000 400 4.3 122.6 59.3 U0 1 1/16-12UNF 7/8-14UNF
    25 200 215 230 3000 400 4.45 127.6 61.8 U0 1/16-12UNF 7/8-14UNF
    28 180 190 200 2500 400 4.6 132.6 64.3 U0 1 1/16-12UNF 7/8-14UNF
    30 160 170 180 2500 400 4.7 135.9 66 U1 5/16-12UNF 7/8-14UNF
    齿轮泵
    齿轮泵
    联系我们

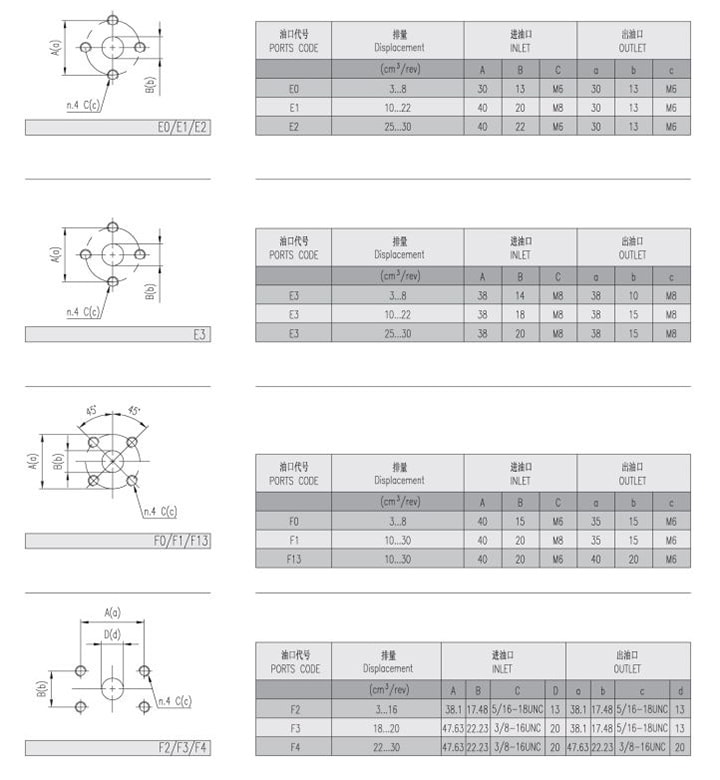

    排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口 出油口
    P1 P2 P3 B D H b d h
    (cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm mm mm mm
    3 270 285 300 4000 800 3.35 91.1 43.6 E0 30 13 M6 30 13 M6
    4 270 285 300 4000 600 3.4 92.7 44.4 E0 30 13 M6 30 13 M6
    6 270 285 300 4000 600 3.5 96 46 E0 30 13 M6 30 13 M6
    8 270 285 300 3500 500 3.6 99.3 47.7 E0 30 13 M6 30 13 M6
    10 270 285 300 3500 500 3.7 2.6 49.3 E1 40 20 M8 30 13 M6
    12 270 285 300 3500 500 3.8 105.9 51 E1 40 20 M8 30 13 M6
    14 250 265 280 3500 500 3.9 9.3 52.7 E1 40 20 M8 30 13 M6
    16 250 265 280 3500 500 4 12.7 54.4 E1 40 20 M8 30 13 M6
    18 250 265 280 3200 400 4.1 116 56 E1 40 20 M8 30 13 M6
    20 220 235 250 3200 400 4.2 19.3 57.7 E1 40 20 M8 30 13 M6
    22 220 235 250 3000 400 4.3 122.6 59.3 E1 40 20 M8 30 13 M6
    25 200 215 230 3000 400 4.45 127.6 61.8 E2 40 22 M8 30 13 M6
    28 180 190 200 2500 400 4.6 132.6 64.3 E2 40 22 M8 30 13 M6
    30 160 170 180 2500 400 4.7 135.9 66 E2 40 22 M8 30 13 M6
    齿轮泵
    齿轮泵
    联系我们

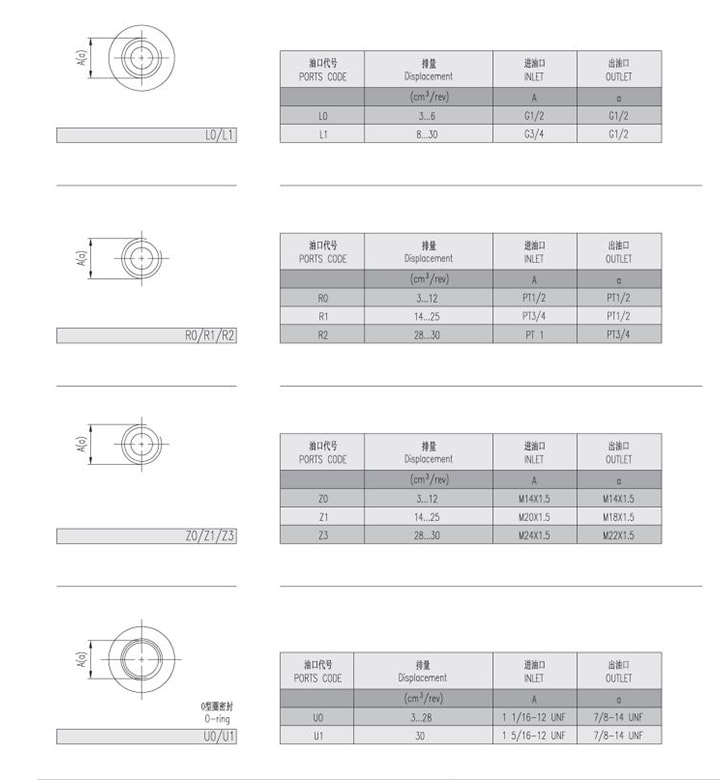

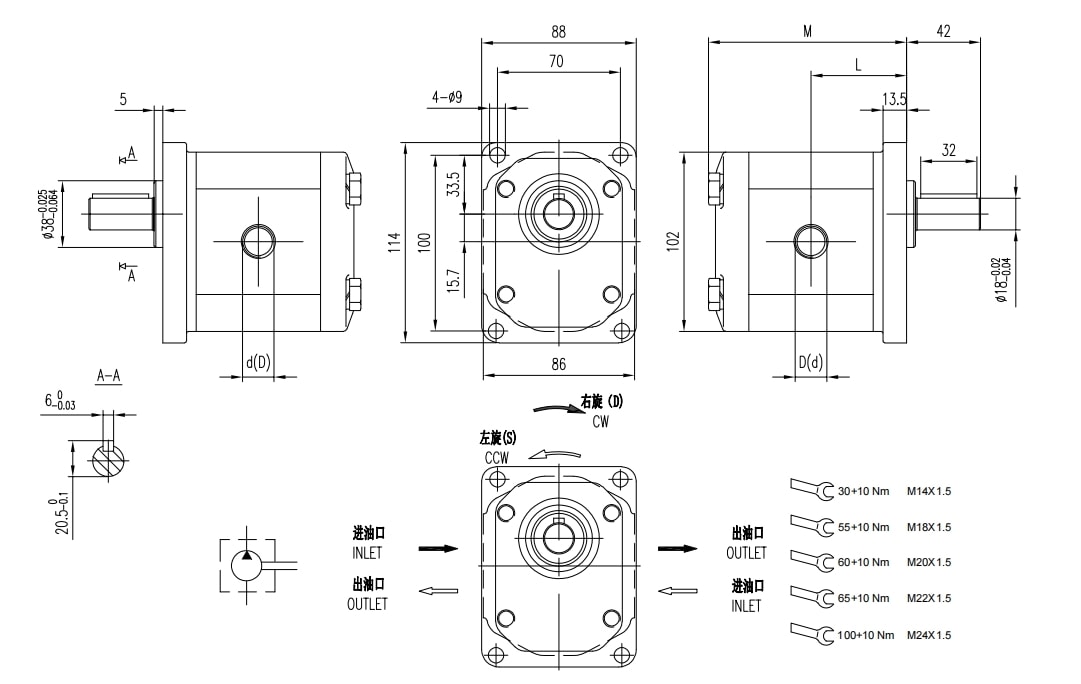

    排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口 出油口
    P1 P2 P3 M L D d
    (cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm
    3 270 285 300 4000 800 3.35 91.1 43.6 Z0 M14X1.5 M14X1.5
    4 270 285 300 4000 600 3.4 92.7 44.4 Z0 M14X1.5 M14X1.5
    6 270 285 300 4000 600 3.5 96 46 Z1 M20X1.5 M18X1.5
    8 270 285 300 3500 500 3.6 99.3 47.7 Z1 M20X1.5 M18X1.5
    10 270 285 300 3500 500 3.7 102.6 49.3 Z1 M20X1.5 M18X1.5
    12 270 285 300 3500 500 3.8 105.9 51 Z1 M20X1.5 M18X1.5
    14 250 265 280 3500 500 3.9 109.3 52.7 Z1 M20X1.5 M18X1.5
    16 250 265 280 3500 500 4 112.7 54.4 Z1 M20X1.5 M18X1.5
    18 250 265 280 3200 400 4.1 116 56 Z1 M20X1.5 M18X1.5
    20 220 235 250 3200 400 4.2 119.3 57.7 Z3 M24X1.5 M22X1.5
    22 220 235 250 3000 400 4.3 122.6 59.3 Z3 M24X1.5 M22X1.5
    25 200 215 230 3000 400 4.45 127.6 61.8 Z3 M24X1.5 M22X1.5
    28 180 190 200 2500 400 4.6 132.6 64.3 Z3 M24X1.5 M22X1.5
    30 160 170 180 2500 400 4.7 135.9 66 Z3 M24X1.5 M22X1.5
    齿轮泵
    齿轮泵
    联系我们
    排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口
    P1 P2 P3 M L D
    (cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm mm
    3 270 285 300 4000 800 3.35 91.1 39.9 F0 15
    4 270 285 300 4000 600 3.4 92.7 39.9 F0 15
    6 270 285 300 4000 600 3.5 96 41.1 F0 15
    8 270 285 300 3500 500 3.6 99.3 43.2 F0 15
    10 270 285 300 3500 500 3.7 102.6 43.7 F1 20
    12 270 285 300 3500 500 3.8 105.9 47.5 F1 20
    14 250 265 280 3500 500 3.9 109.3 47.5 F1 20
    16 250 265 280 3500 500 4 112.7 47.5 F1 20
    18 250 265 280 3200 400 4.1 116 47.5 F1 20
    20 220 235 250 3200 400 4.2 119.3 47.5 F1 20
    22 220 235 250 3000 400 4.3 122.6 55.1 F1 20
    25 200 215 230 3000 400 4.45 127.6 61.8 F1 20
    28 180 190 200 2500 400 4.6 132.6 64.3 F1 20
    30 160 170 180 2500 400 4.7 135.9 66 F1 20
    齿轮泵
    齿轮泵
    联系我们
    排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口
    P1 P2 P3 M L D
    (cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm mm
    3 270 285 300 4000 800 3.35 88.6 37.4 F0 15
    4 270 285 300 4000 600 3.4 90.2 37.4 F0 15
    6 270 285 300 4000 600 3.5 93.5 38.6 F0 15
    8 270 285 300 3500 500 3.6 96.8 40.7 F0 15
    10 270 285 300 3500 500 3.7 100.1 41.2 F1 20
    12 270 285 300 3500 500 3.8 103.4 45 F1 20
    14 250 265 280 3500 500 3.9 106.8 45 F1 20
    16 250 265 280 3500 500 4 110.2 45 F1 20
    18 250 265 280 3200 400 4.1 113.5 45 F1 20
    20 220 235 250 3200 400 4.2 116.8 45 F1 20
    22 220 235 250 3000 400 4.3 120.1 52.6 F1 20
    齿轮泵
    齿轮泵
    联系我们
    排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口
    P1 P2 P3 M L D
    (cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm mm
    3 270 285 300 4000 800 3.35 88.6 37.4 F0 15
    4 270 285 300 4000 600 3.4 90.2 37.4 F0 15
    6 270 285 300 4000 600 3.5 93.5 38.6 F0 15
    8 270 285 300 3500 500 3.6 96.8 40.7 F0 15
    10 270 285 300 3500 500 3.7 100.1 41.2 F1 20
    12 270 285 300 3500 500 3.8 103.4 45 F1 20
    14 250 265 280 3500 500 3.9 106.8 45 F1 20
    16 250 265 280 3500 500 4 110.2 45 F1 20
    18 250 265 280 3200 400 4.1 113.5 45 F1 20
    20 220 235 250 3200 400 4.2 116.8 45 F1 20
    22 220 235 250 3000 400 4.3 120.1 52.6 F1 20
    25 200 215 230 3000 400 4.45 125.1 59.3 F1 20
    28 180 190 200 2500 400 4.6 130.1 61.8 F1 20
    30 160 170 180 2500 400 4.7 133.4 63.5 F1 20
    齿轮泵
    齿轮泵
    联系我们
    排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口
    P1 P2 P3 M L D
    (cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm mm
    3 270 285 300 4000 800 3.35 88.6 37.4 F0 15
    4 270 285 300 4000 600 3.4 90.2 37.4 F0 15
    6 270 285 300 4000 600 3.5 93.5 38.6 F0 15
    8 270 285 300 3500 500 3.6 96.8 40.7 F0 15
    10 270 285 300 3500 500 3.7 100.1 41.2 F1 20
    12 270 285 300 3500 500 3.8 103.4 45 F1 20
    14 250 265 280 3500 500 3.9 106.8 45 F1 20
    16 250 265 280 3500 500 4 110.2 45 F1 20
    18 250 265 280 3200 400 4.1 113.5 45 F1 20
    20 220 235 250 3200 400 4.2 116.8 45 F1 20
    22 220 235 250 3000 400 4.3 120.1 52.6 F1 20
    25 200 215 230 3000 400 4.45 125.1 59.3 F1 20
    28 180 190 200 2500 400 4.6 130.1 61.8 F1 20
    30 160 170 180 2500 400 4.7 133.4 63.5 F1 20
    齿轮泵
    齿轮泵
    联系我们
    排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口 出油口
    P1 P2 P3 M D d
    (cm³/rev.) bar bar bar (r/min) (r/min) Kg mm
    3 270 285 300 4000 800 3.4 103.1 U0 1/16-12UNF 7/8-14UNF
    4 270 285 300 4000 600 3.45 104.7 U0 1/16-12UNF 7/8-14UNF
    6 270 285 300 4000 600 3.55 108 U0 1/16-12UNF 7/8-14UNF
    8 270 285 300 3500 500 3.65 111.3 U0 1/16-12UNF 7/8-14UNF
    10 270 285 300 3500 500 3.75 114.6 U0 1/16-12UNF 7/8-14UNF
    12 270 285 300 3500 500 3.85 117.9 U0 1/16-12UNF 7/8-14UNF
    14 250 265 280 3500 500 3.95 121.3 U0 1/16-12UNF 7/8-14UNF
    16 250 265 280 3500 500 4.05 124.7 U0 1/16-12UNF 7/8-14UNF
    18 250 265 280 3200 400 4.15 128 U0 1/16-12UNF 7/8-14UNF
    20 220 235 250 3200 400 4.25 131.3 U0 1/16-12UNF 7/8-14UNF
    22 220 235 250 3000 400 4.35 134.6 U0 1/16-12UNF 7/8-14UNF
    25 200 215 230 3000 400 4.5 139.6 U0 1/16-12UNF 7/8-14UNF
    28 180 190 200 2500 400 4.65 144.6 U0 1/16-12UNF 7/8-14UNF
    30 160 170 180 2500 400 4.75 147.9 U0 1/16-12UNF 7/8-14UNF
    齿轮泵
    齿轮泵
    联系我们
    排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口
    P1 P2 P3 M L D
    (cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm mm
    3 100.18 2..30 4000 800 4.1 113.1 43.6 93.6 W4 1/16-12UNF
    4 4000 600 4.15 114.7 44.4 95.2 W4 1/16-12UNF
    6 4000 600 4.25 118 46 98.5 W4 1/16-12UNF
    8 3500 500 4.35 121.3 47.7 101.8 U4 1/16-12UNF
    10 3500 500 4.45 124.6 49.3 105.1 W4 1/16-12UNF
    12 3500 500 4.55 127.9 51 108.4 W4 1/16-12UNF
    14 3500 500 4.65 131.3 52.7 111.8 W4 11/16-12UNF
    16 3500 500 4.75 134.7 54.4 115.2 W4 1/16-12UNF
    18 3200 400 4.35 138 56 118.5 W4 1/16-12UNF
    20 3200 400 4.45 141.3 57.7 121.8 W4 1/16-12UNF
    22 3000 400 4.55 144.6 59.3 125.1 W4 1/16-12UNF
    25 3000 400 4.7 149.6 61.8 130.1 UJ4 1/16-12UNF
    28 2500 400 4.85 154.6 64.3 135.1 UJ4 1/16-12UNF
    30 2500 400 5.05 157.9 66 138.4 W5 5/16-12UNF
    齿轮泵
    齿轮泵
    联系我们
    排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口
    P1 P2 P3 M L D
    (cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm mm
    3 270 285 300 4000 800 3.35 91.1 43.6 L0 G1/2
    4 270 285 300 4000 600 3.4 92.7 44.4 L0 G1/2
    6 270 285 300 4000 600 3.5 96 46 L0 G1/2
    8 270 285 300 3500 500 3.6 99.3 47.7 L1 G3/4
    10 270 285 300 3500 500 3.7 102.6 49.3 L1 G3/4
    12 270 285 300 3500 500 3.8 105.9 51 L1 G3/4
    14 250 265 280 3500 500 3.9 109.3 52.7 L1 G3/4
    16 250 265 280 3500 500 4 112.7 54.4 L1 G3/4
    18 250 265 280 3200 400 4.1 116 56 L1 G3/4
    20 220 235 250 3200 400 4.2 119.3 57.7 L1 G3/4
    22 220 235 250 3000 400 4.3 122.6 59.3 L1 G3/4
    25 200 215 230 3000 400 4.45 127.6 61.8 L1 G3/4
    28 180 190 200 2500 400 4.6 132.6 64.3 L1 G3/4
    30 160 170 180 2500 400 4.7 135.9 66 L1 G3/4
    齿轮泵
    齿轮泵
    联系我们
    排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口
    P1 P2 P3 M L B D H
    (cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm mm mm
    3 270 285 300 4000 800 3.35 123.1 75.6 F13 40 20 M6
    4 270 285 300 4000 600 3.4 124.7 76.4 F13 40 20 M6
    6 270 285 300 4000 600 3.5 128 78 F13 40 20 M6
    8 270 285 300 3500 500 3.6 131.3 79.7 F13 40 20 M6
    10 270 285 300 3500 500 3.7 134.6 81.3 F13 40 20 M6
    12 270 285 300 3500 500 3.8 137.9 83 F13 40 20 M6
    14 250 265 280 3500 500 3.9 141.3 84.7 F13 40 20 M6
    16 250 265 280 3500 500 4 144.7 86.4 F13 40 20 M6
    18 250 265 280 3200 400 4.1 148 88 F13 40 20 M6
    20 220 235 250 3200 400 4.2 151.3 89.7 F13 40 20 M6
    22 220 235 250 3000 400 4.3 154.6 91.3 F13 40 20 M6
    25 200 215 230 3000 400 4.45 159.6 93.8 F13 40 20 M6
    28 180 190 200 2500 400 4.6 164.6 96.3 F13 40 20 M6
    30 160 170 180 2500 400 4.7 167.9 98 F13 40 20 M6
    • 液压齿轮泵
        0.5系列小型齿轮泵 1系列齿轮泵 1.2系列齿轮泵 1.25系列齿轮泵 1.3系列齿轮泵 1.5系列齿轮泵 2系列齿轮泵 2.1D系列低噪音齿轮泵 2.5D系列低噪音齿轮泵 2.5系列齿轮泵 2.6系列齿轮泵 3系列齿轮泵 3.5系列齿轮泵 4系列齿轮泵
    • 多联泵
        1/1系列双联泵 1.25/1.25系列双联泵 2/1系列双联泵 2/2系列双联泵 2.5/2.5系列双联泵 2.6/2系列双联泵 2.6/2.6系列双联泵 3/1系列双联泵 3/2系列双联泵 3/3系列双联泵 3A/2.6A系列双联泵
    • 液压同步马达
        1.25系列同步马达 2系列同步马达
    • 高低压泵
        1G/1G系列高低压泵 1.3G/1.3G系列高低压泵 2G/2G系列高低压泵
    相关产品

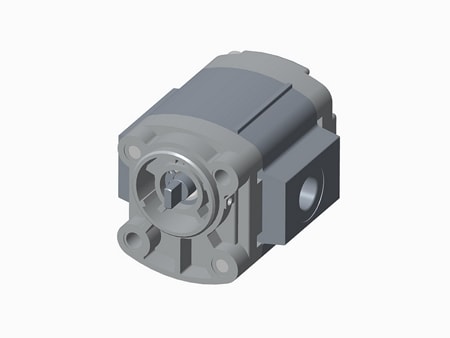

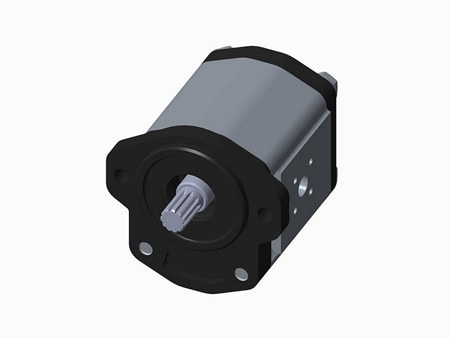

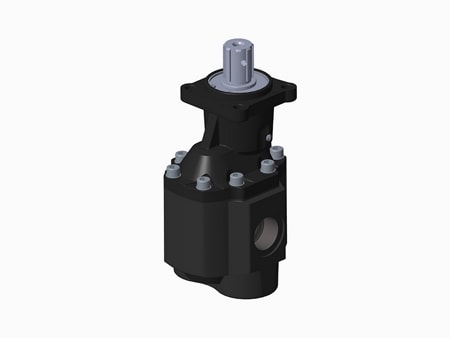

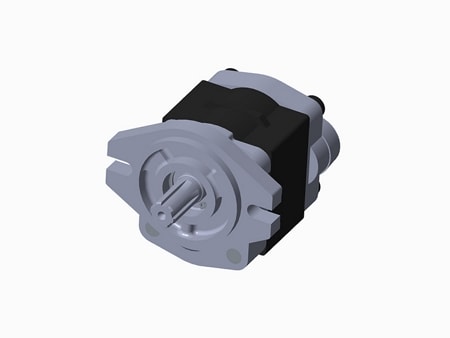

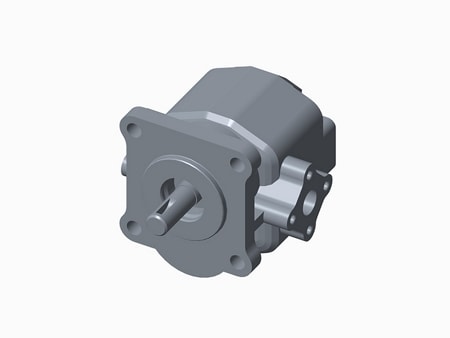

    2.1D系列低噪音齿轮泵 2.1D系列低噪音齿轮泵
