    液压齿轮泵

    • 首页
    • 产品
    • 液压齿轮泵
    • 3.5系列齿轮泵

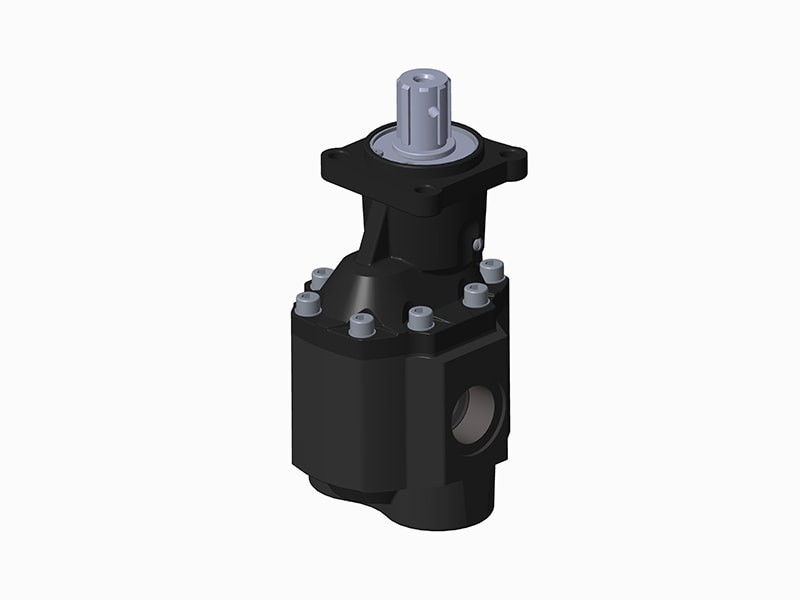

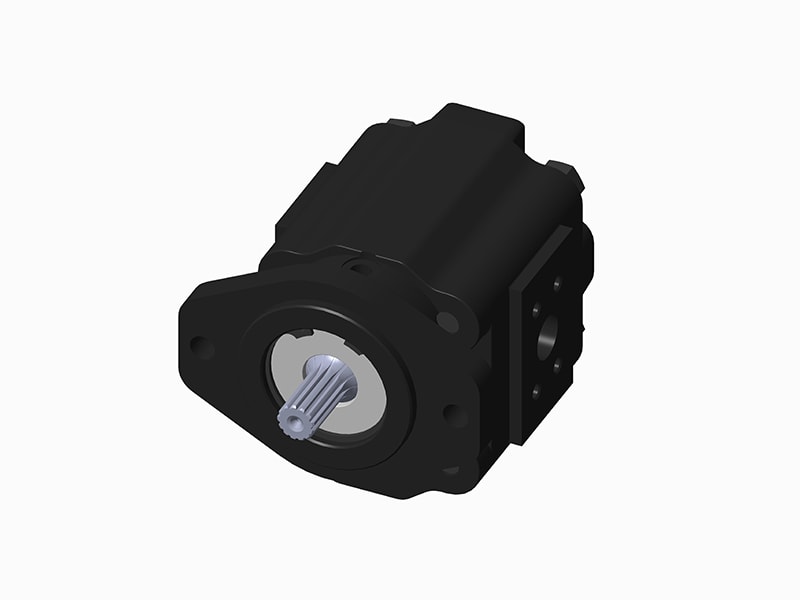

    3.5系列齿轮泵 (21.1~105.4cm³/rev.)

    齿轮泵
    齿轮泵 齿轮泵
    关键参数
    • 每转的排量:21.1~105.4cm³/rev.
    • 旋转方向:D顺时针转、S逆时针转、R可正反转
    • 最低转速:600r/min
    • 最高转速:2400r/min
    • 峰值压力:210~250bar

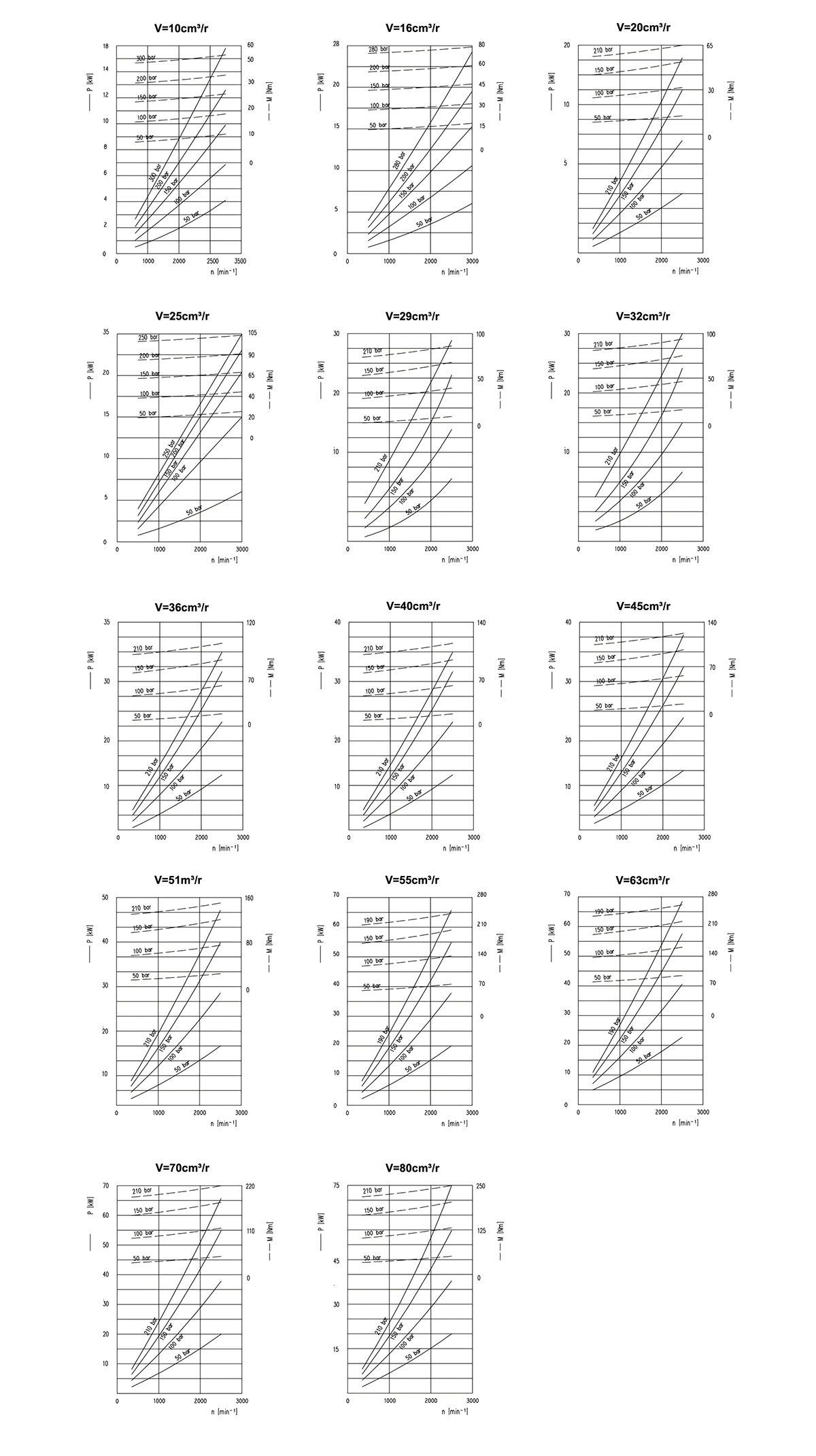

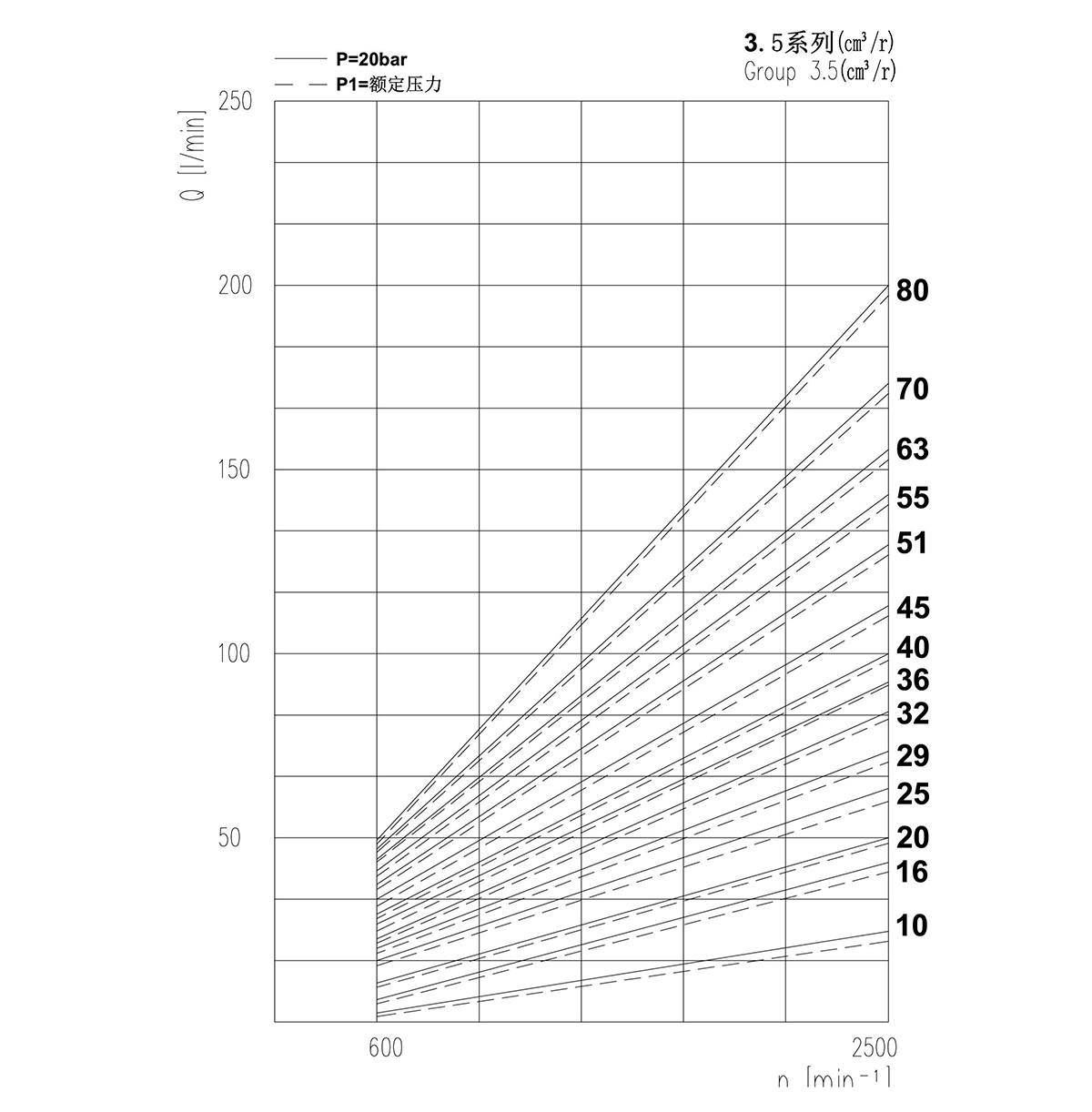

    性能曲线表
    应用行业
    • 工程机械
    联系我们

    产品特点
    • 高效率,寿命长
    • 全铸铁,耐高压
    • 在低速度下也能实现高性能
    • 多种油口和轴伸可选
    • 轴封无泄漏保证
    • 排量参数表
    • 选型规则
    • 标准型产品尺寸
    3.5系列排量参数表
    排量 吸油绝对压力 最高连续压力 最高间隙压力 最高峰值压力 最低转速 最高转速 容积效率
    Y Pe P1 P2 P3 nmin nmax ηv
    cm²/rev bar r/min %
    21.1 0.7...3 210 230 250 600 2400 ≥90
    31.6
    42.2
    52.7
    63.2
    73.8
    84.3
    94.9 180 190 210
    105.4

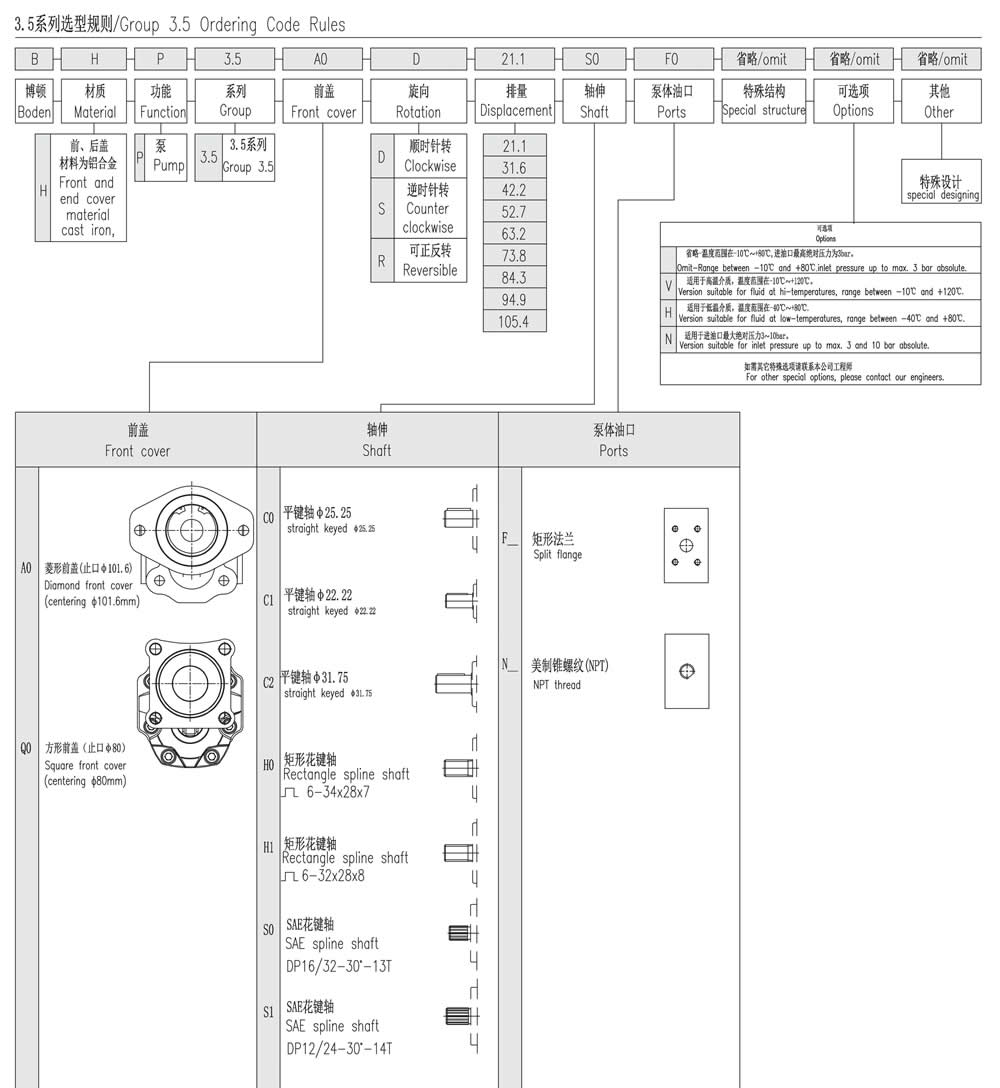

    3.5系列选型规则
    PDF 下载
    3.5系列选型规则
    3.5系列齿轮泵
    3.5系列齿轮泵
    3.5系列齿轮泵

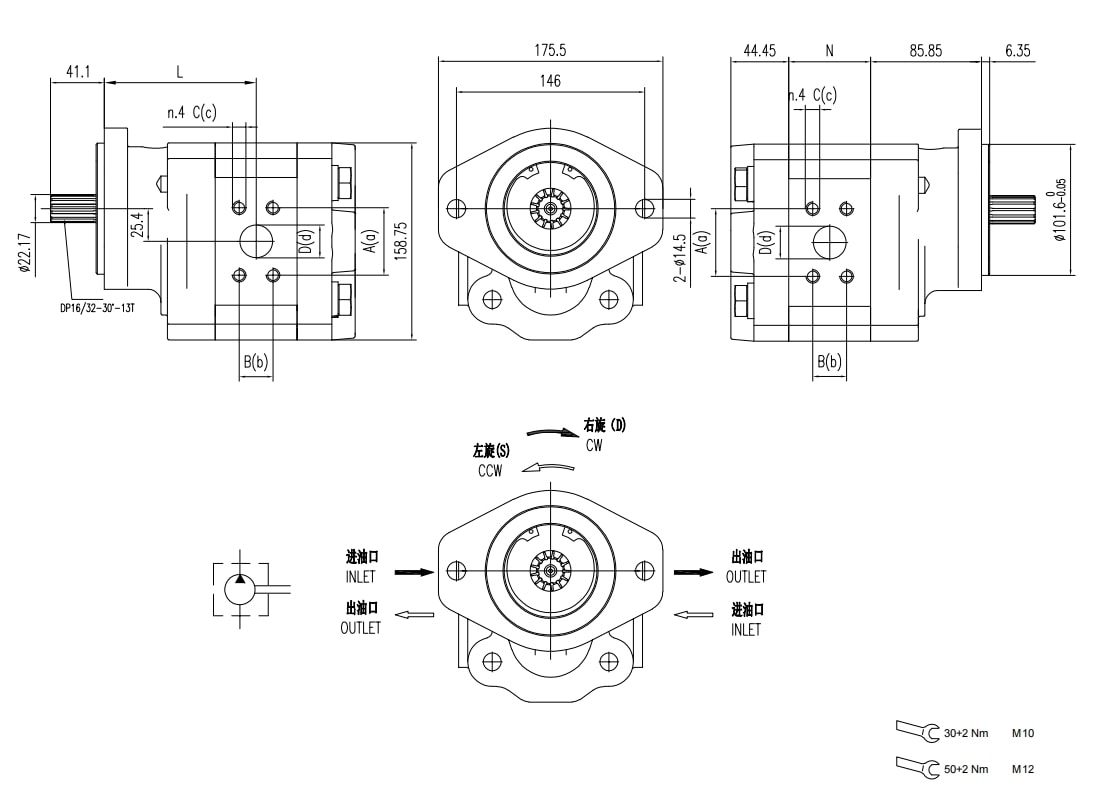

    3.5系列标准型产品尺寸
    齿轮泵
    齿轮泵
    联系我们

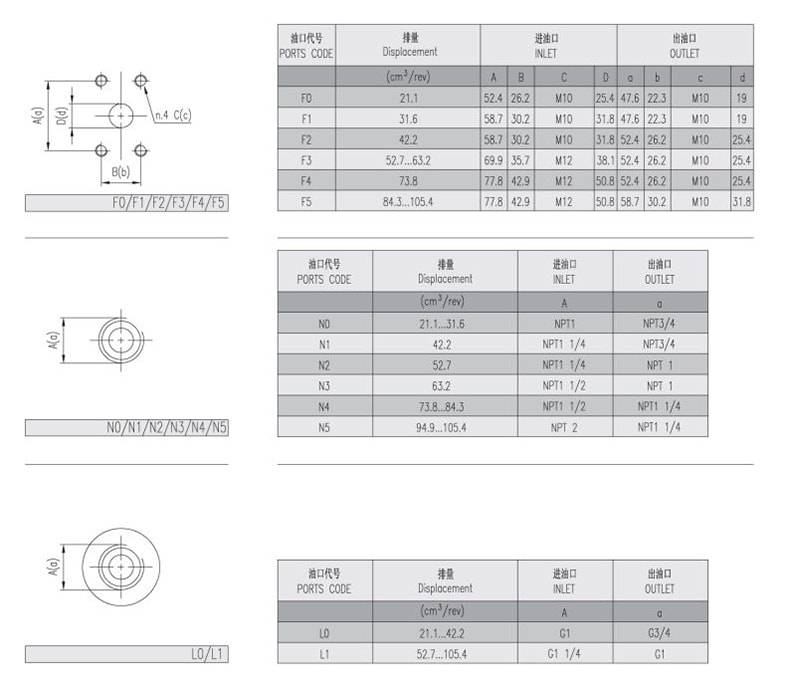

    排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口 出油口
    P1 P2 P3 M L A B C D a b c d
    (cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm mm mm mm mm mm mm
    21.1 210 230 250 2400 600 14.5 101.6 31.75 F0 52.4 26.2 M10 25.4 47.6 22.3 M10 19
    31.6 210 230 250 2400 600 16.1 104.8 38.1 F1 58.7 30.2 M10 31.8 47.6 22.3 M10 19
    42.2 210 230 250 2400 600 17.6 108 44.45 F2 58.7 30.2 M10 31.8 52.4 26.2 M10 25.4
    52.7 210 230 250 2400 600 19.6 111.1 50.8 F3 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
    63.2 210 230 250 2400 600 20.2 114.3 57.15 F3 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
    73.8 210 230 250 2400 600 21 117.5 63.5 F4 77.8 42.92 M12 50.8 52.4 26.2 M10 25.4
    84.3 210 230 250 2400 600 21.6 120.7 69.85 F5 77.8 42.92 M12 50.8 58.7 30.2 M10 31.8
    94.9 180 190 210 2400 600 22.4 123.8 76.2 F5 77.8 42.92 M12 50.8 58.7 30.2 M10 31.8
    105.4 180 190 210 2400 600 23.3 127 82.55 F5 77.8 42.92 M12 50.8 58.7 30.2 M10 31.8

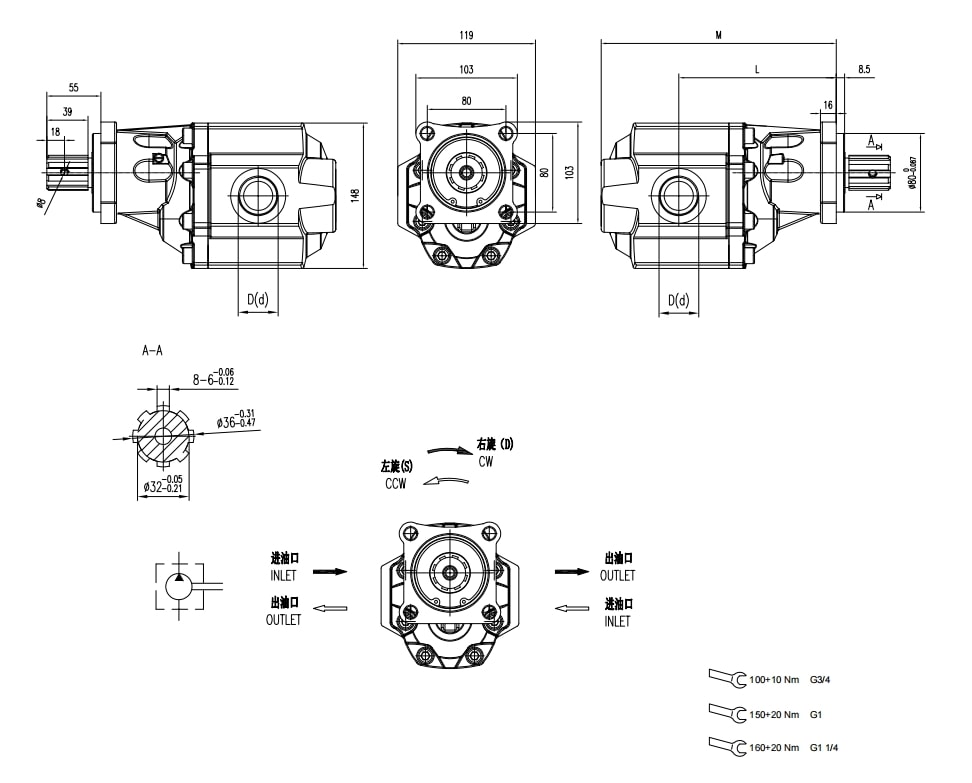

    齿轮泵
    齿轮泵
    联系我们
    排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口 出油口
    P1 P2 P3 M L D d
    (cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm
    31.6 210 230 250 2400 600 14 127 182 L0 G1 G3/4
    42.2 210 230 250 2400 600 14.2 128.5 184.5 L0 G1 G3/4
    52.7 210 230 250 2400 600 14.5 132.5 191.5 L1 G11/4 G1
    63.2 210 230 250 2400 600 14.8 135.5 198.5 L1 G11/4 G1
    84.3 210 230 250 2400 600 15.1 141 210.5 L1 G11/4 G1
    105.4 210 230 250 2400 600 15.5 149 229 L1 G11/4 G1
