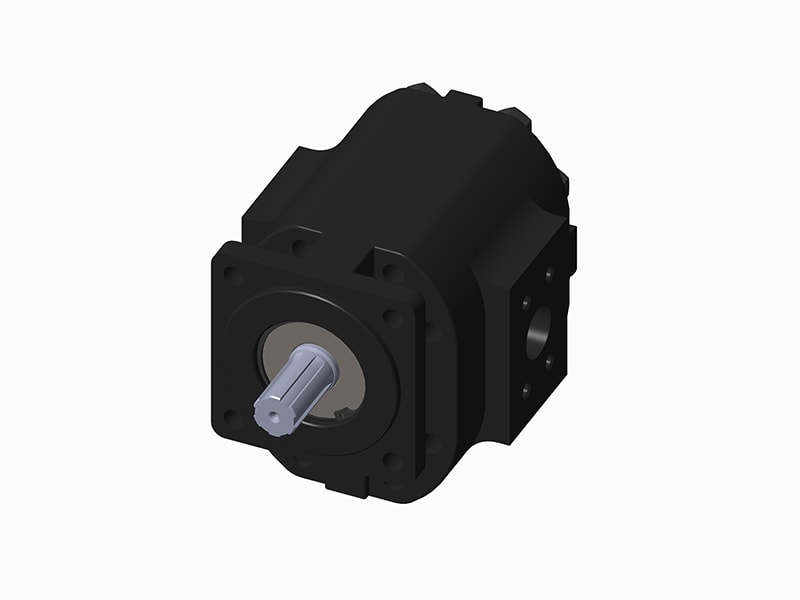

液压齿轮泵

4系列齿轮泵 (20~100cm³/rev.)

齿轮泵
关键参数
  • 每转的排量：20~100cm³/rev.
  • 旋转方向：D顺时针转、S逆时针转、R可正反转
  • 最低转速：600r/min
  • 最高转速：2500r/min
  • 峰值压力：270~315bar

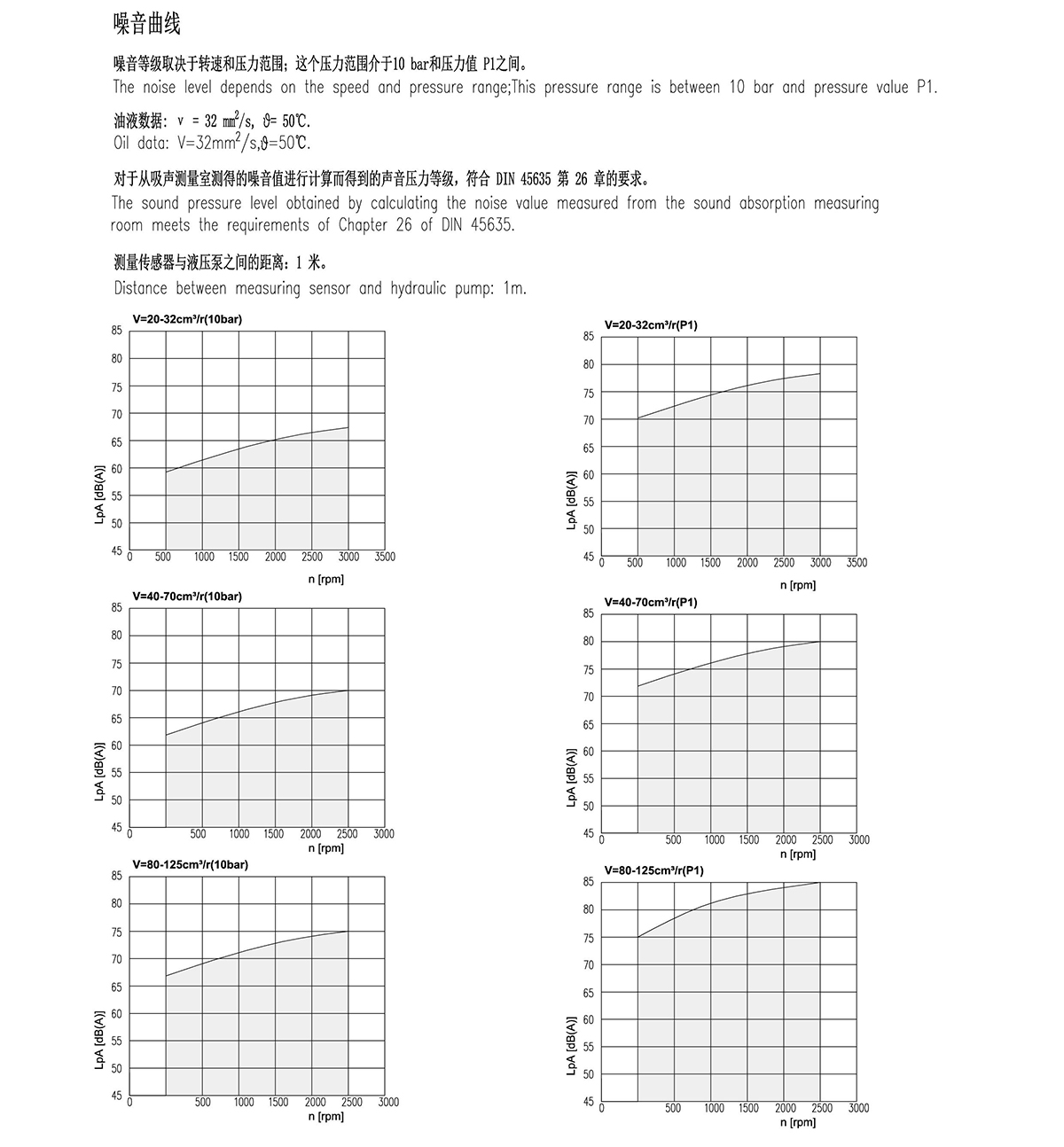

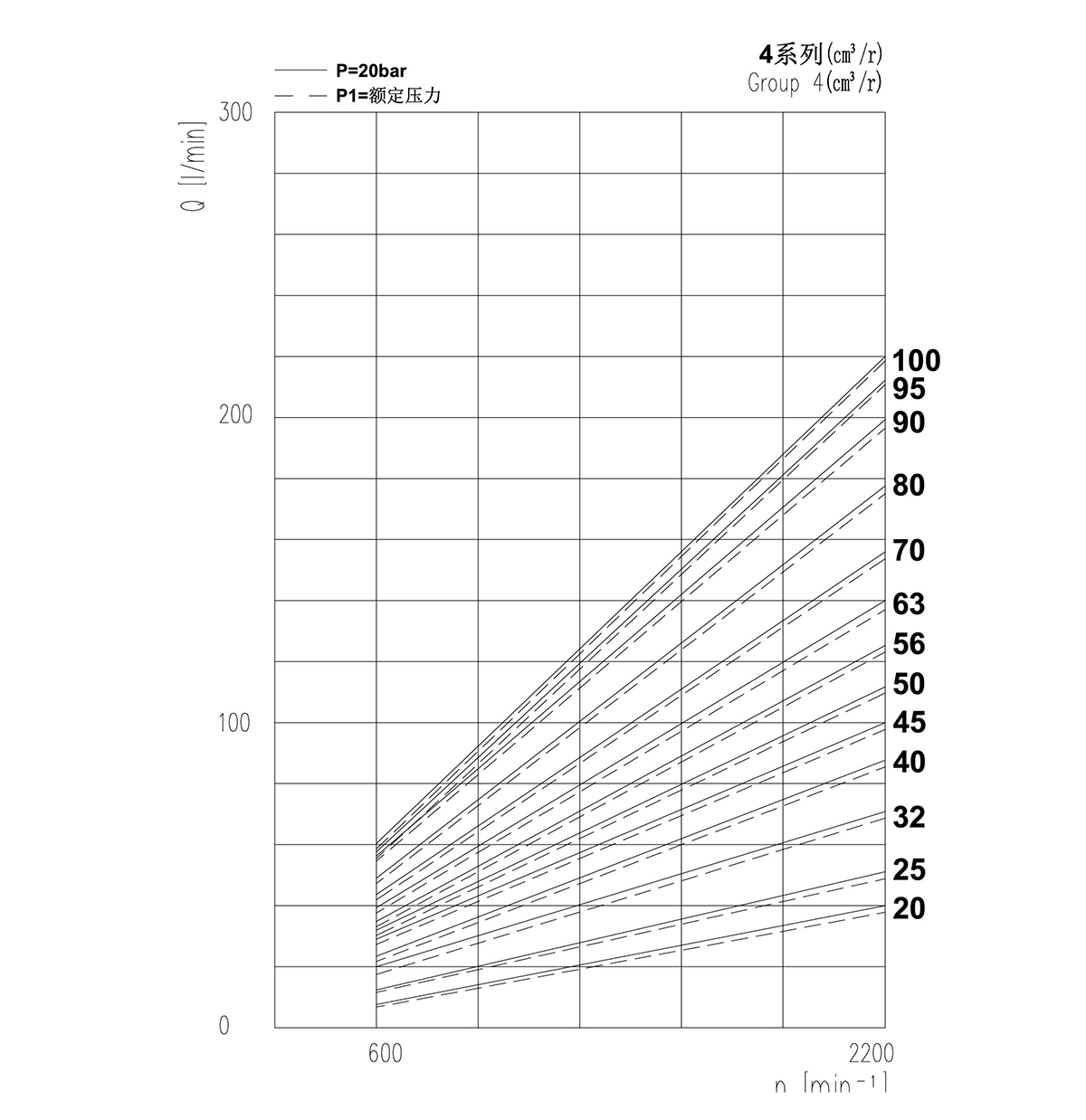

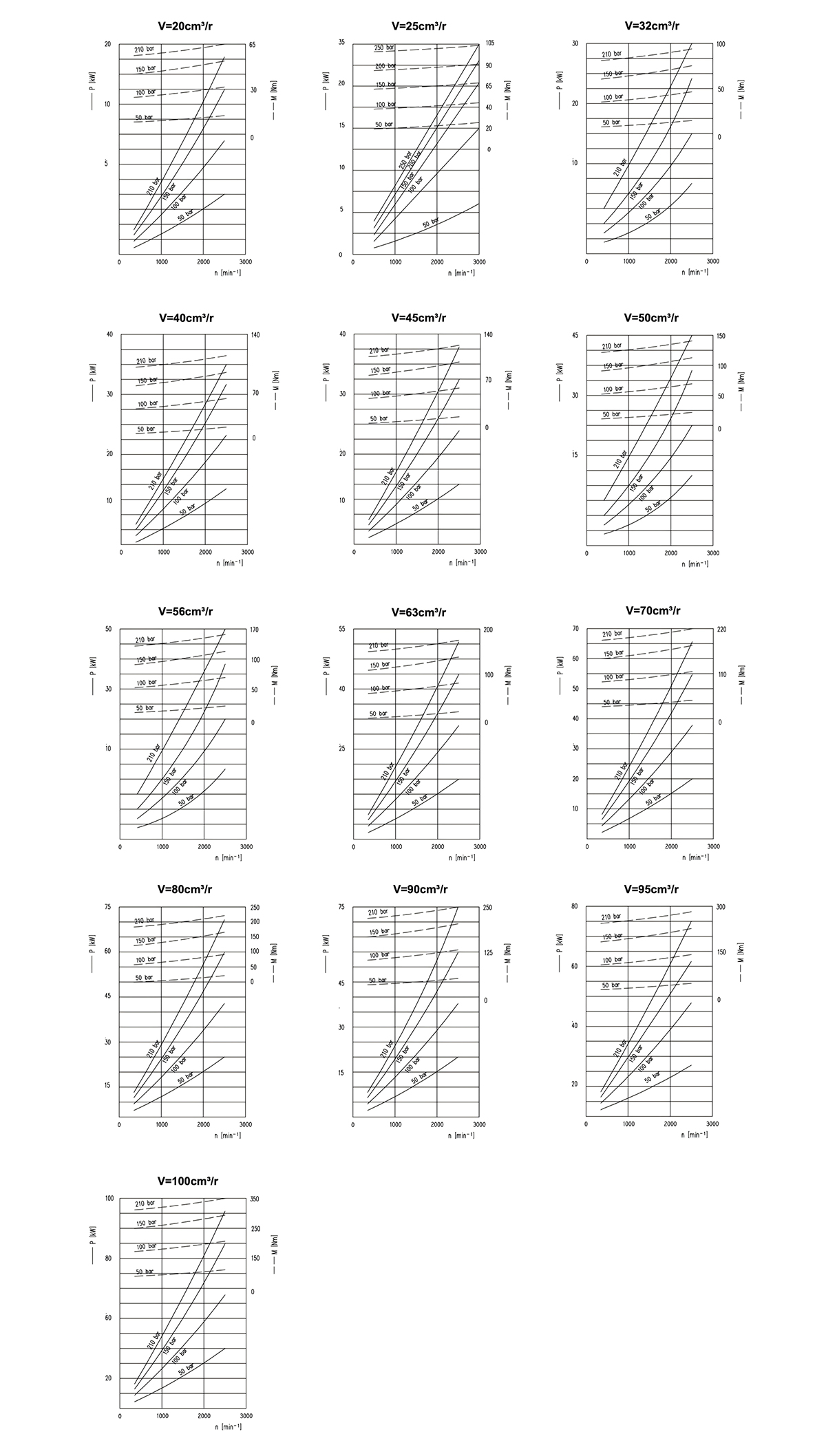

性能曲线表
应用行业
  • 工程机械
联系我们
4系列排量参数表
排量 吸油绝对压力 最高连续压力 最高间歇压力 最高峰值压力 最低转速 最高转速 容积效率
V Pe P1 P2 P3 nmin nmax ηv
cm3/rev bar r/min %
20 0.7...3 270 290 315 500 2500 ≥91
25
32
40
45 ≥92
50
56
63
70 ≥93
80
90
95 ≥95
100

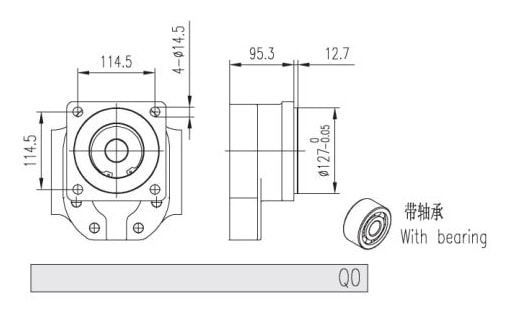

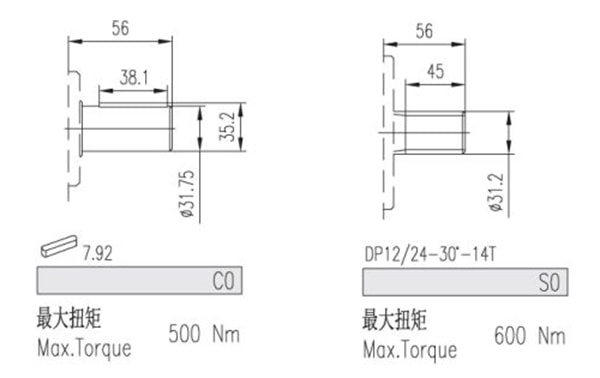

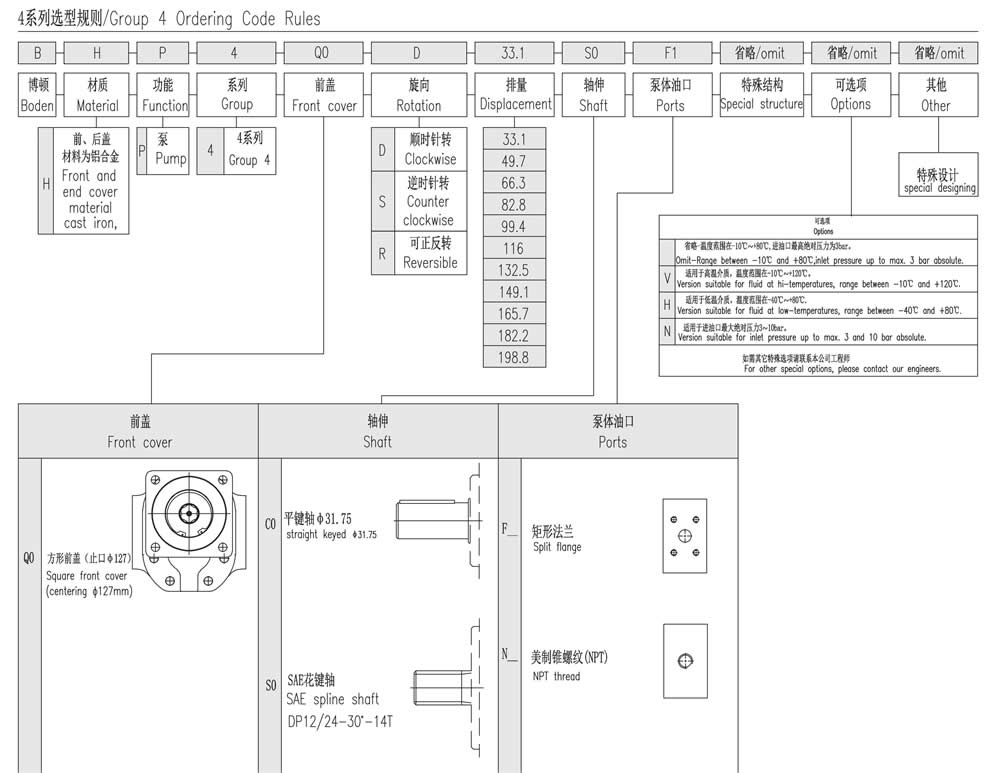

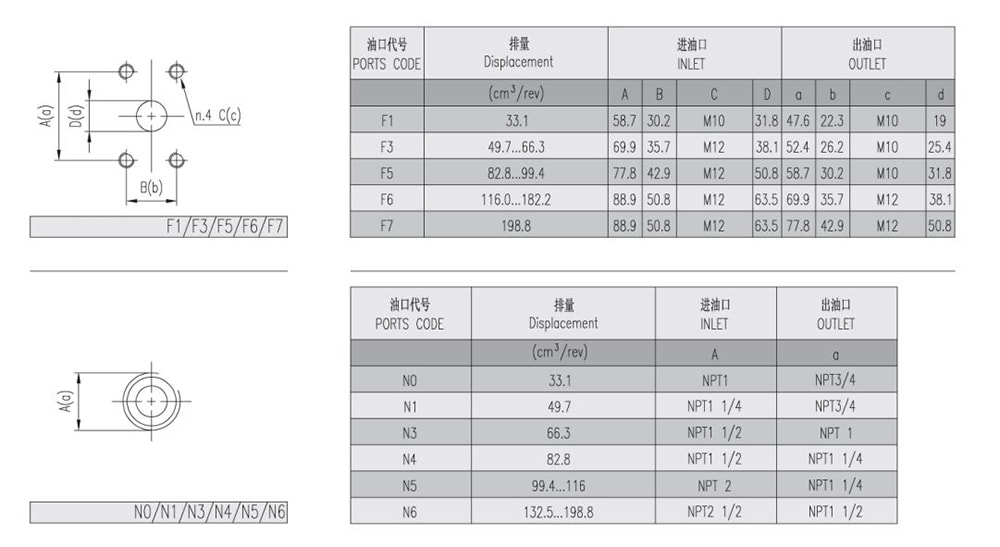

4系列选型规则
4系列齿轮泵
4系列齿轮泵
4系列齿轮泵

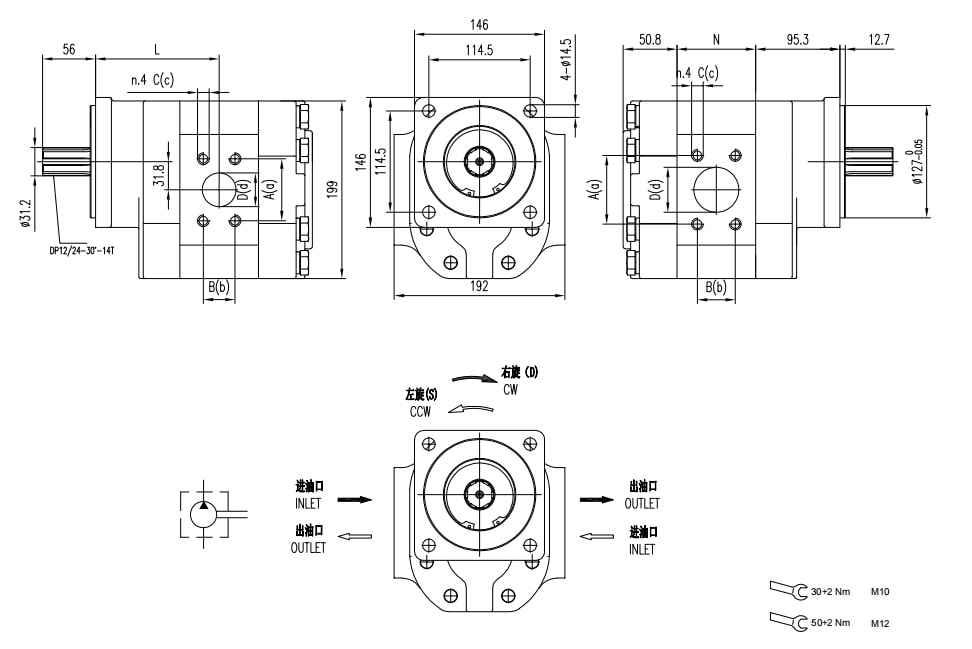

4系列标准型产品尺寸
齿轮泵
齿轮泵
联系我们
排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口 出油口
P1 P2 P3 M L D d
cm³/rev bar bar bar r/min r/min kg mm mm
20 270 290 315 2500 600 21 175 124 L0 G3/4 G3/4
25 270 290 315 2500 600 21.6 177 125 L0 G3/4 G3/4
32 270 290 315 2500 600 22.3 181 127 L0 G3/4 G3/4
40 270 290 315 2500 600 23 187 129 L1 G1 G1
45 270 290 315 2500 600 23.6 190 130 L1 G1 G1
50 270 290 315 2500 600 24.4 193 131.5 L1 G1 G1
56 270 290 315 2500 600 25.2 196.5 133 L1 G1 G1
63 270 290 315 2500 600 26 200 134.7 L1 G1 G1
70 270 290 315 2500 600 26.4 205 136.5 L2 G11/2 G11/2
80 270 290 315 2500 600 27.4 210 139 L2 G11/2 G11/2
90 270 290 315 2500 600 28.4 212.5 141.5 L2 G11/2 G11/2
95 270 290 315 2500 600 29.4 217 143.3 L2 G11/2 G11/2
100 270 290 315 2500 600 30.5 227 149 L2 G11/2 G11/2

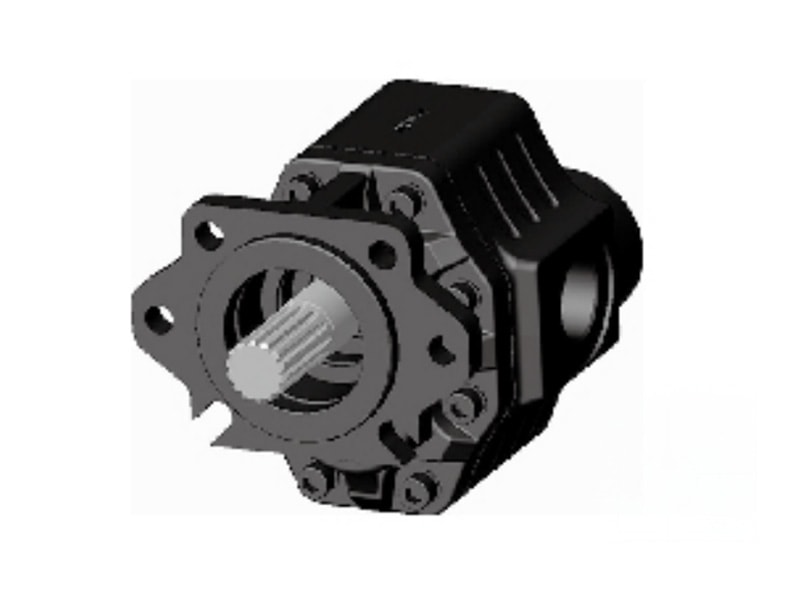

External Gear Pump, Group 4
External Gear Pump, Group 4
Inquiry
排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口 出油口
P1 P2 P3 M L D d
cm³/rev bar bar bar r/min r/min kg mm mm
20 270 290 315 2500 600 21 175 124 L0 G3/4 G3/4
25 270 290 315 2500 600 21.6 177 125 L0 G3/4 G3/4
32 270 290 315 2500 600 22.3 181 127 L0 G3/4 G3/4
40 270 290 315 2500 600 23 187 129 L1 G1 G1
45 270 290 315 2500 600 23.6 190 130 L1 G1 G1
50 270 290 315 2500 600 24.4 193 131.5 L1 G1 G1
56 270 290 315 2500 600 25.2 196.5 133 L1 G1 G1
63 270 290 315 2500 600 26 200 134.7 L1 G1 G1
70 270 290 315 2500 600 26.4 205 136.5 L2 G11/2 G11/2
80 270 290 315 2500 600 27.4 210 139 L2 G11/2 G11/2
90 270 290 315 2500 600 28.4 212.5 141.5 L2 G11/2 G11/2
95 270 290 315 2500 600 29.4 217 143.3 L2 G11/2 G11/2
100 270 290 315 2500 600 30.5 227 149 L2 G11/2 G11/2

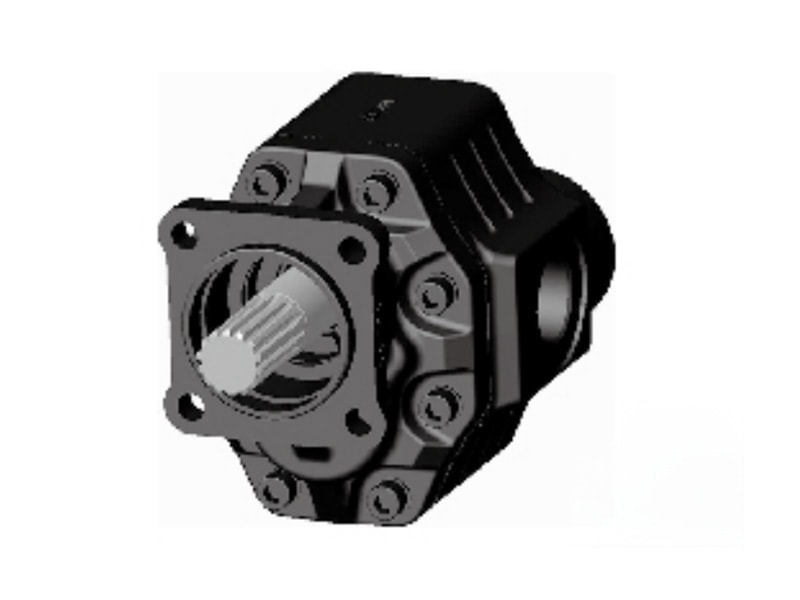

External Gear Pump, Group 4
External Gear Pump, Group 4
Inquiry
排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口 出油口
P1 P2 P3 M L A B C D a b c d
cm³/rev bar bar bar r/min r/min kg mm mm
25 270 290 315 2500 600 21.6 175 117 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
32 270 290 315 2500 600 22.3 177 121 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
40 270 290 315 2500 600 23 181 125 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
45 270 290 315 2500 600 23.6 182 127 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
50 270 290 315 2500 600 24.4 186 122.5 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
56 270 290 315 2500 600 25.2 189 125.5 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
63 270 290 315 2500 600 26 192 129 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
70 270 290 315 2500 600 26.4 195.8 128 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
80 270 290 315 2500 600 27.4 200.8 133 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
90 270 290 315 2500 600 28.4 205.8 137 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
95 270 290 315 2500 600 29.4 208.3 139.5 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
100 270 290 315 2500 600 30.5 212.8 144 F0 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
