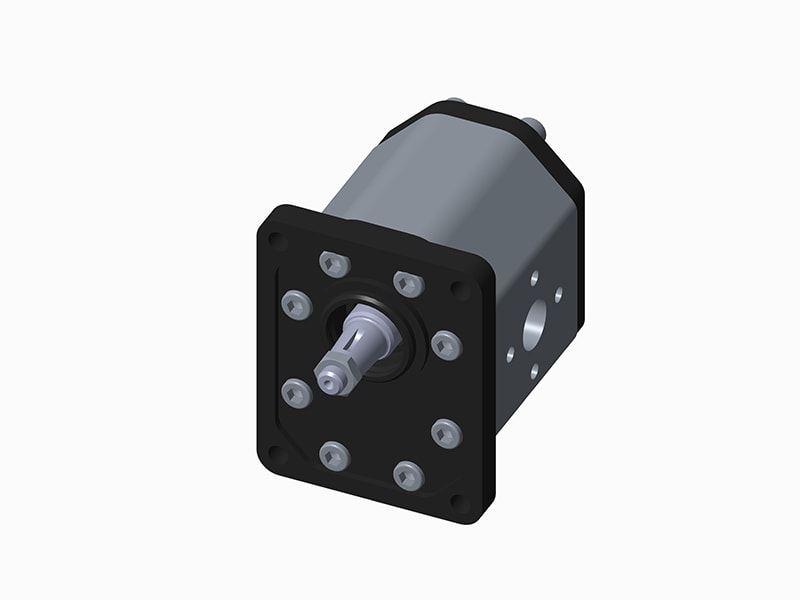

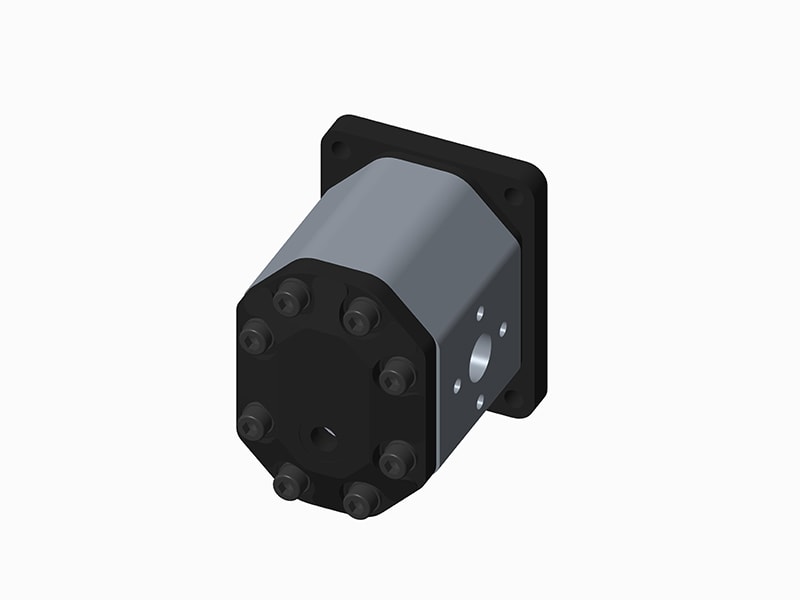

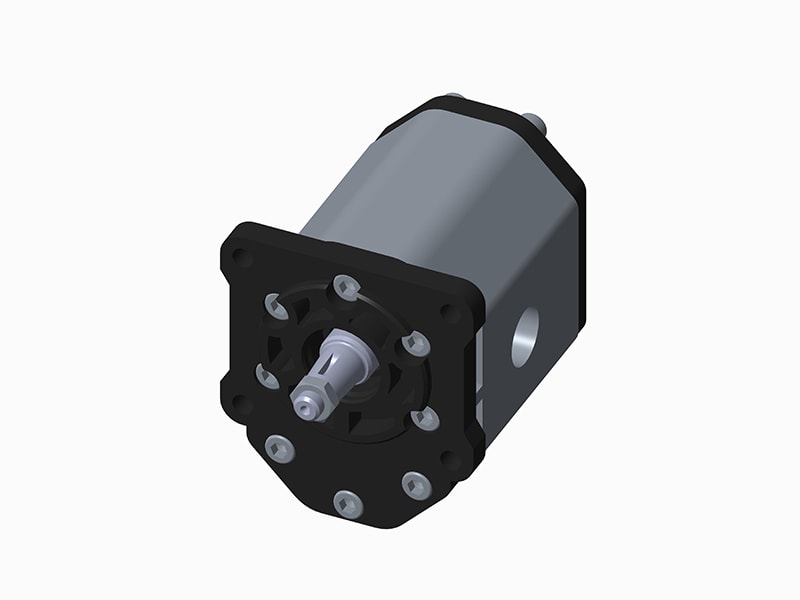

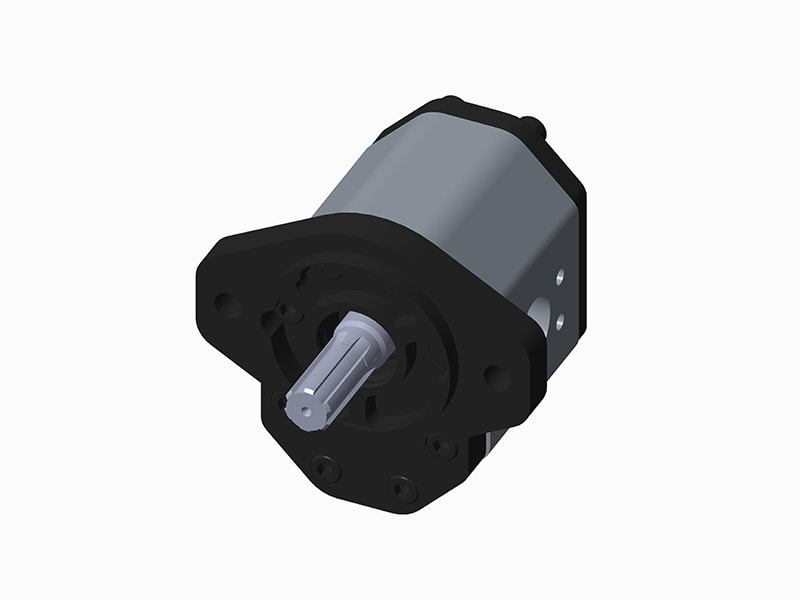

液压齿轮泵

3系列齿轮泵 (20~71cm³/rev.)

齿轮泵
齿轮泵 齿轮泵 齿轮泵 齿轮泵 齿轮泵
关键参数
  • 每转的排量：20~71cm³/rev.
  • 旋转方向：D顺时针转、S逆时针转、R可正反转
  • 最低转速：400~600r/min
  • 最高转速：2500~3500r/min
  • 峰值压力：220~280bar
性能曲线表
应用行业
  • 工程机械，环卫车辆，液压系统
联系我们
产品特点
  • 高效率，寿命长
  • 在低速度下也能实现高性能
  • 多种油口和轴伸可选
  • 轴封无泄漏保证
  • 双向泵及马达可选
3系列排量参数表
排量 吸油绝对压力 最高连续压力 最高间隙压力 最高峰值压力 最低转速 最高转速 容积效率
Y Pe P1 P2 P3 nmin nmax ηv
cm³/rev. bar r/min %
20 0.7...3 250 265 280 600 3500 ≥92
22
26 500 3000
33 230 250 270 ≥93
39
46
50 220 240 260 ≥94
52
55 200 230 250 400 2800
63 ≥95
71 180 200 220 2500

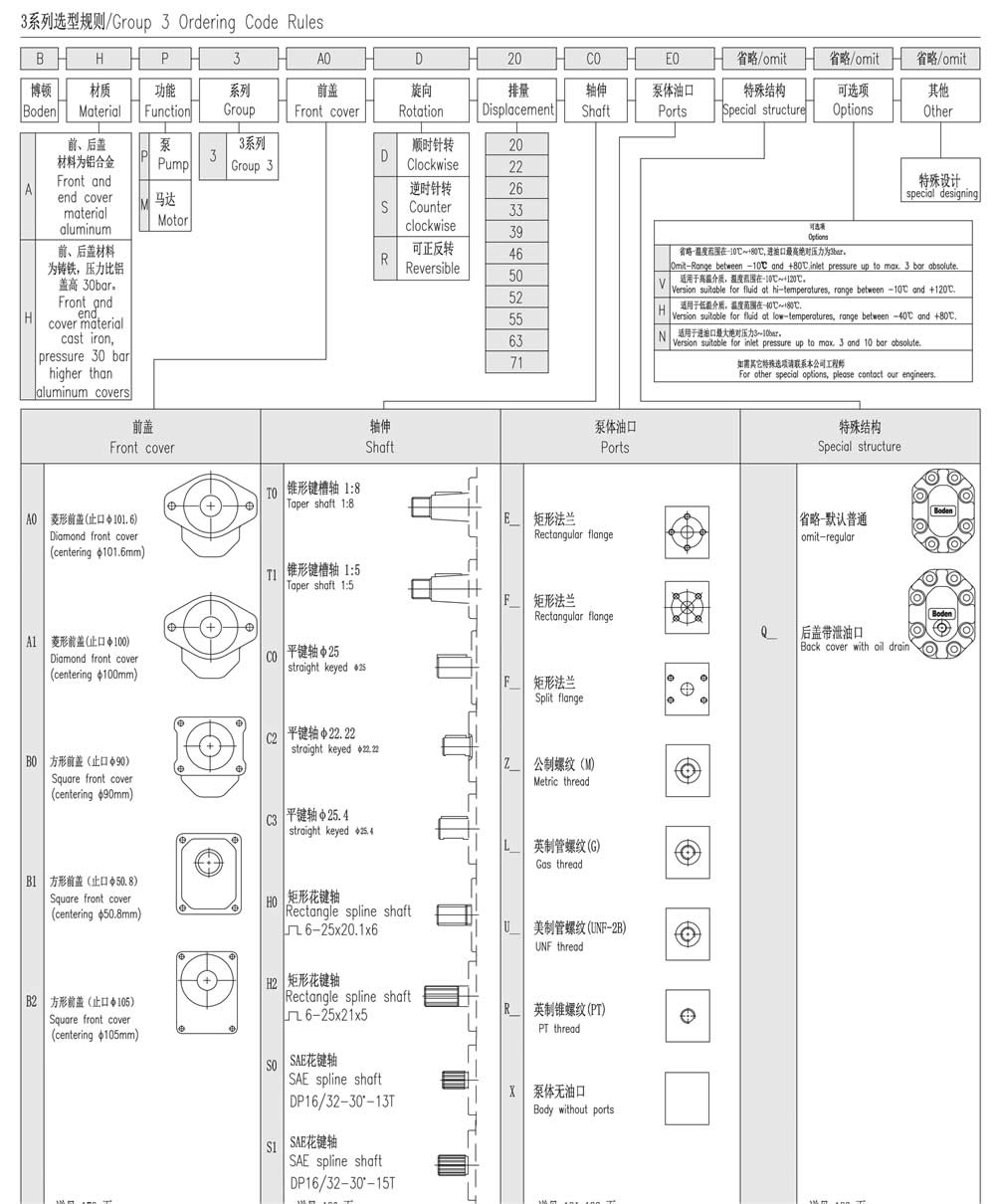

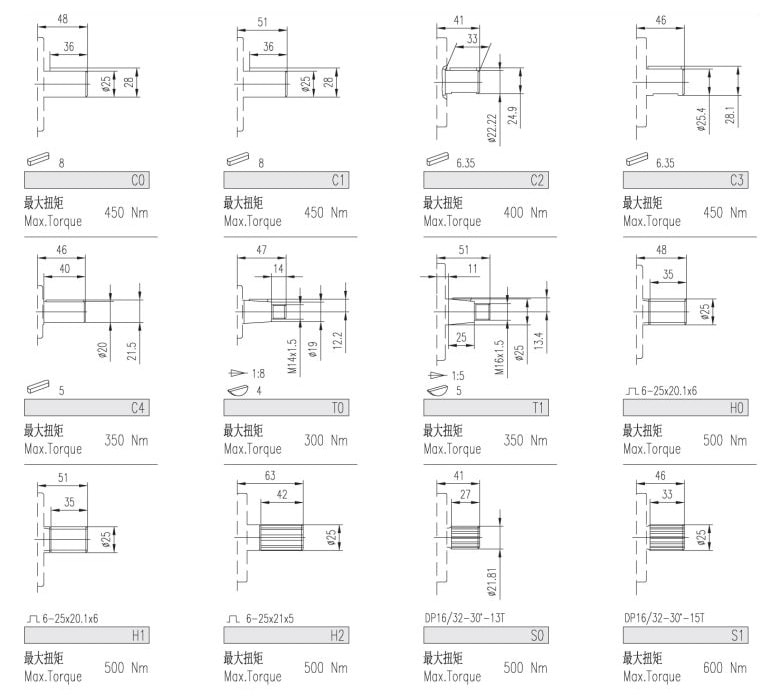

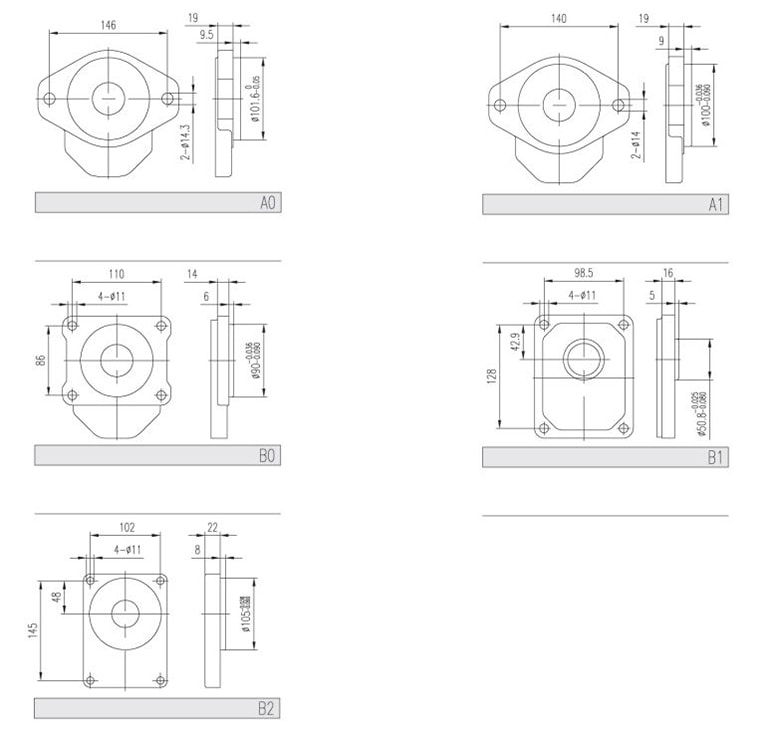

3系列选型规则
3系列齿轮泵
3系列齿轮泵
3系列齿轮泵
3系列齿轮泵
3系列齿轮泵

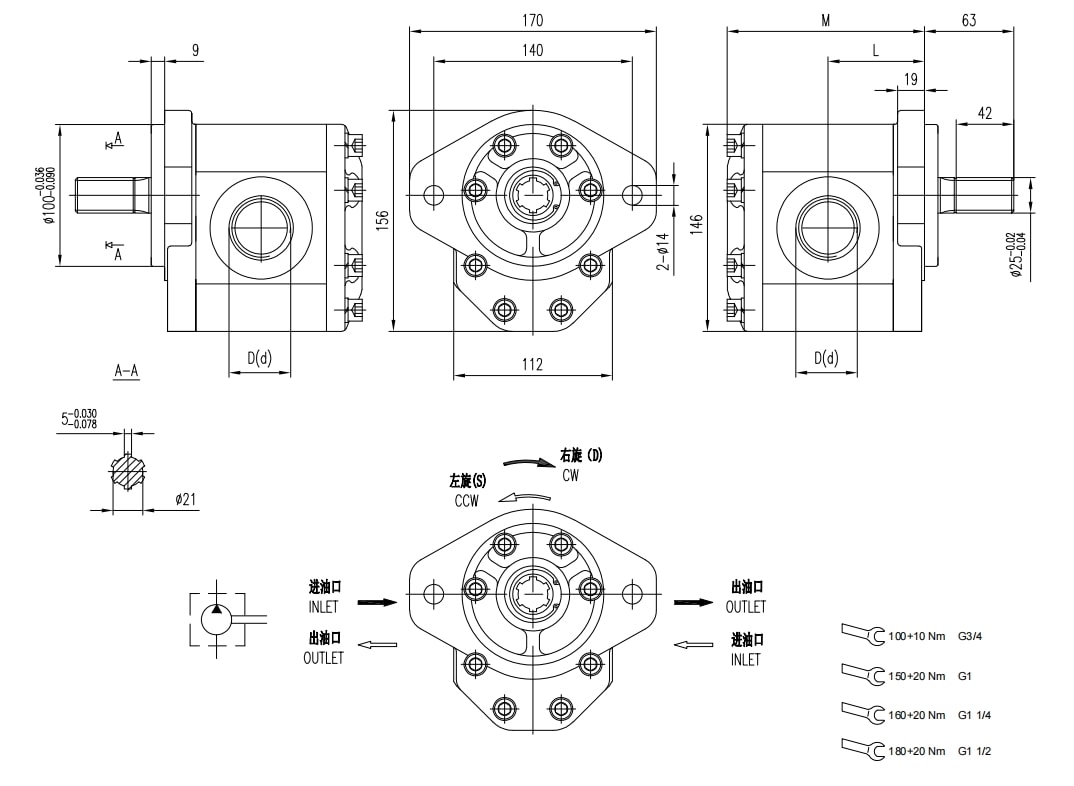

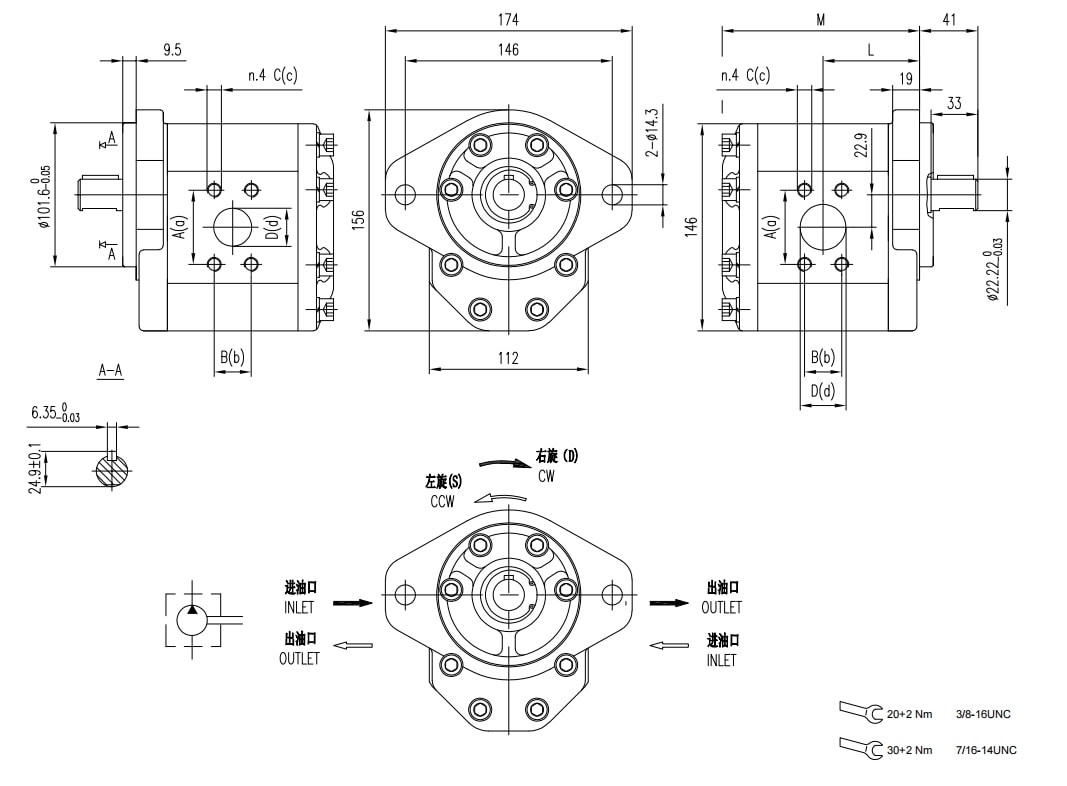

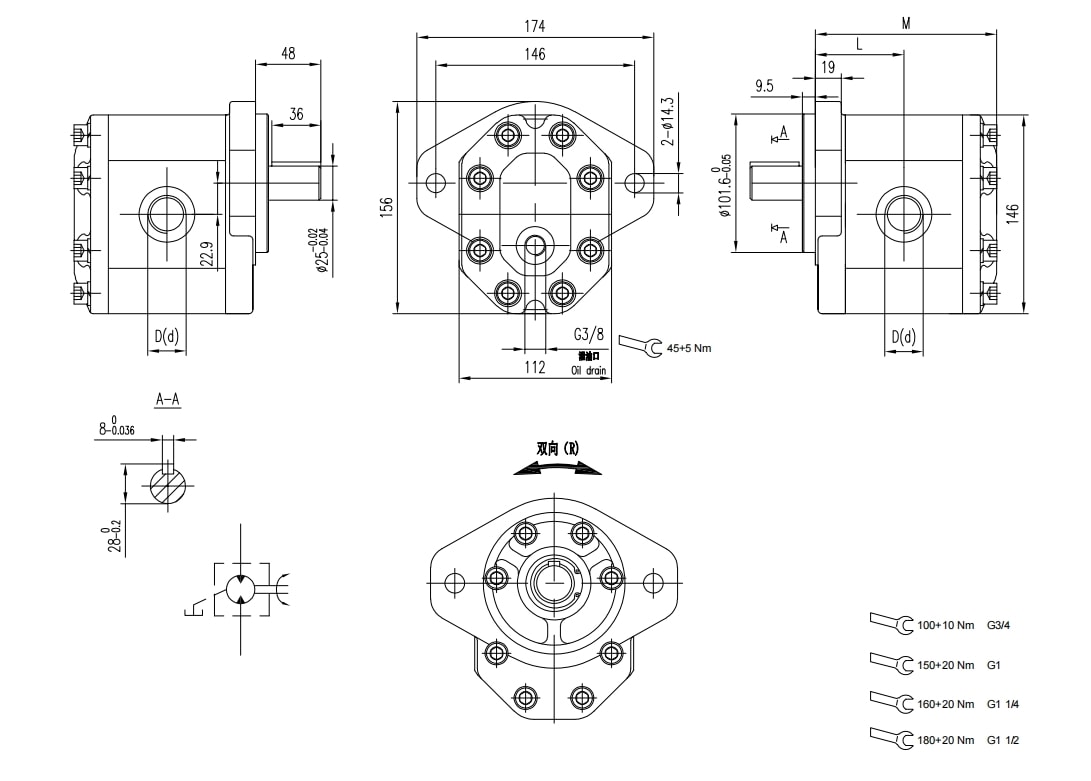

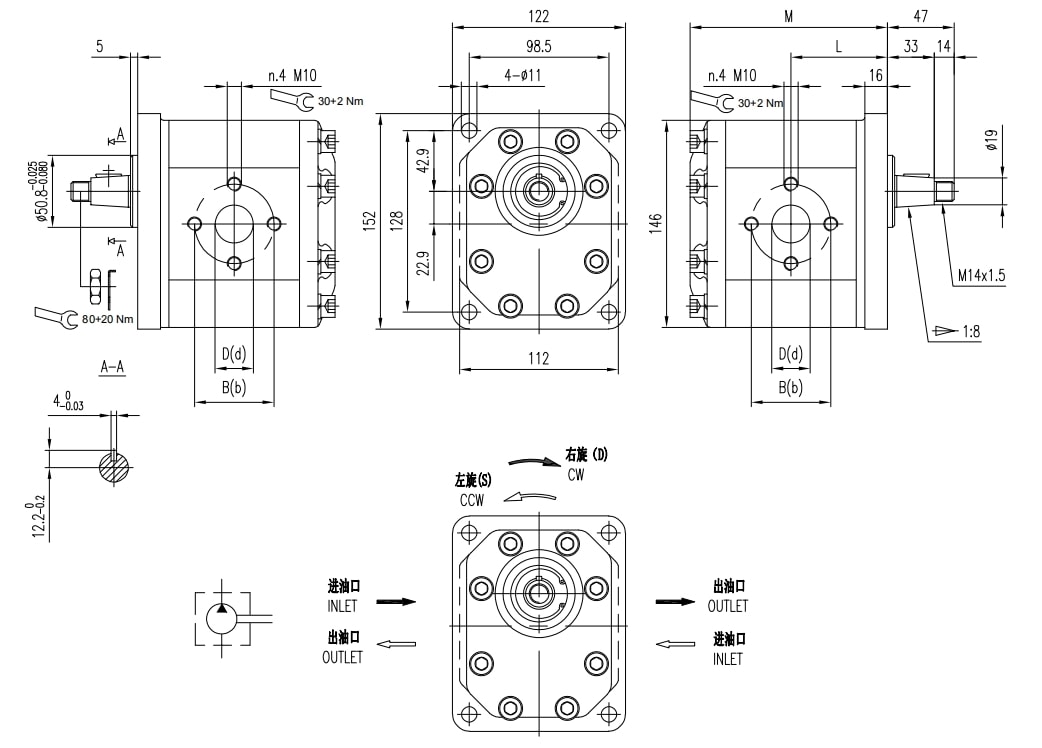

3系列标准型产品尺寸
齿轮泵
齿轮泵
联系我们

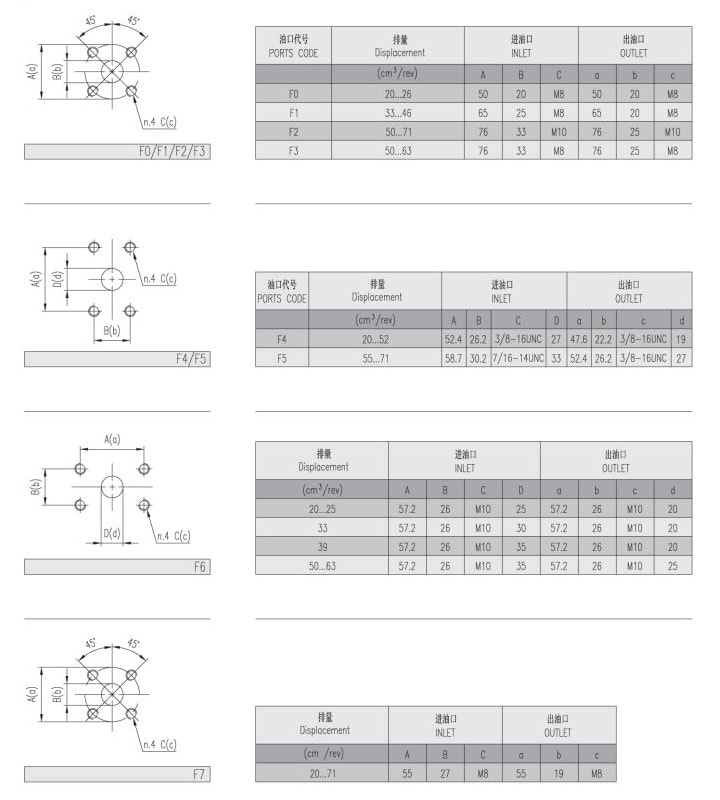

排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口 出油口
P1 P2 P3 M L B D C b d c
(cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm mm mm mm mm
20 250 265 280 3500 600 7.5 128 63 F0 50 20 M8 50 20 M8
22 250 265 280 3500 600 7.7 130 64 F0 50 20 M8 50 20 M8
26 250 265 280 3000 600 8.1 133 65 F0 50 20 M8 50 20 M8
33 230 250 270 3000 500 8.6 139 68 F1 65 25 M8 65 20 M8
39 230 250 270 3000 500 9.1 146 72 F1 65 25 M8 65 20 M8
46 230 250 270 3000 500 9.6 152 75 F1 65 25 M8 65 20 M8
50 220 240 260 3000 500 10 156 77 F2 76 33 M10 76 25 M10
52 220 240 260 3000 500 10.2 158 78 F2 76 33 M10 76 25 M10
55 200 230 250 2800 400 10.5 160 79 F2 76 33 M10 76 25 M10
63 200 230 250 2800 400 11.1 168 83 F2 76 33 M10 76 25 M10
71 180 200 220 2500 400 11.8 175 86 F2 76 33 M10 76 25 M10
齿轮泵
齿轮泵
联系我们

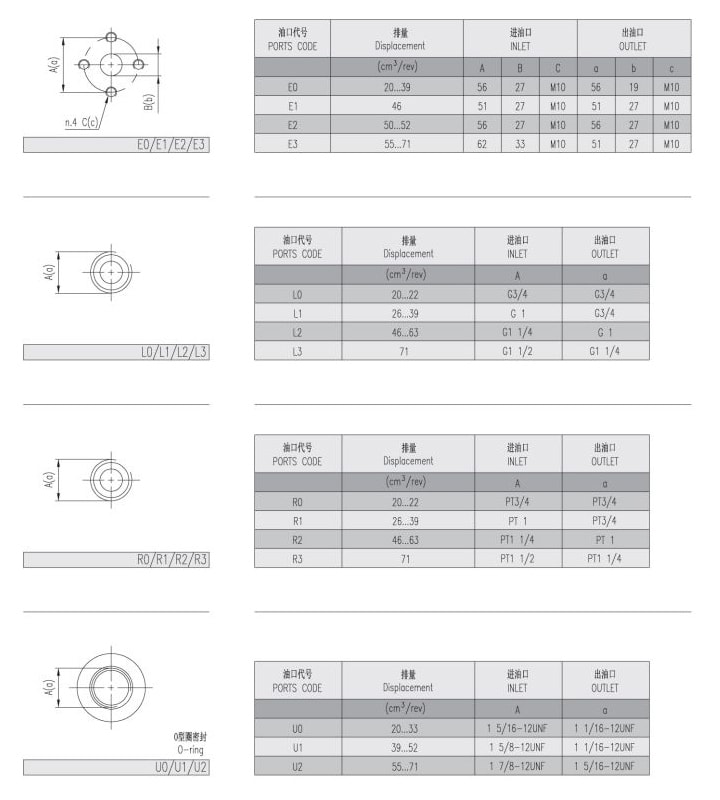

排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口 出油口
P1 P2 P3 M L D d
(cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm
20 250 265 280 3500 600 7.5 128 63 E0 56 27 56 19
22 250 265 280 3500 600 7.7 130 64 E0 56 27 56 19
26 250 265 280 3000 600 8.1 133 65 E0 56 27 56 19
33 230 250 270 3000 500 8.6 139 68 E0 56 27 56 19
39 230 250 270 3000 500 9.1 146 72 E0 56 27 56 19
46 230 250 270 3000 500 9.6 152 75 E1 51 27 51 27
50 220 240 260 3000 500 10 156 77 E2 56 27 56 27
52 220 240 260 3000 500 10.2 158 78 E2 56 27 56 27
55 200 230 250 2800 400 10.5 160 79 E3 62 33 51 27
63 200 230 250 2800 400 11.1 168 83 E3 62 33 51 27
71 180 200 220 2500 400 11.8 175 86 E3 62 33 51 27
齿轮泵
齿轮泵
联系我们
排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口 出油口
P1 P2 P3 M L A B C D a b c d
(cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm mm mm UNC mm mm mm UNC mm
20 250 265 280 3500 600 7.5 128 63 F4 52.4 26.2 3/8 27 47.6 22.2 3/8 19
22 250 265 280 3500 600 7.7 130 64 F4 52.4 26.2 3/8 27 47.6 22.2 3/8 19
26 250 265 280 3000 600 8.1 133 65 F4 52.4 26.2 3/8 27 47.6 22.2 3/8 19
33 230 250 270 3000 500 8.6 139 68 F4 52.4 26.2 3/8 27 47.6 22.2 3/8 19
39 230 250 270 3000 500 9.1 146 72 F4 52.4 26.2 3/8 27 47.6 22.2 3/8 19
46 230 250 270 3000 500 9.6 152 75 F4 52.4 26.2 3/8 27 47.6 22.2 3/8 19
50 220 240 260 3000 500 10 156 77 F4 52.4 26.2 3/8 27 47.6 22.2 3/8 19
52 220 240 260 3000 500 10.2 158 78 F4 52.4 26.2 3/8 27 47.6 22.2 3/8 19
55 200 230 250 2800 400 10.5 160 79 F5 58.7 30.2 7/16 33 52.4 26.2 3/8 27
63 200 230 250 2800 400 11.1 168 83 F5 58.7 30.2 7/16 33 52.4 26.2 3/8 27
71 180 200 220 2500 400 11.8 175 86 F5 58.7 30.2 7/16 33 52.4 26.2 3/8 27
齿轮泵
齿轮泵
联系我们
排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口 出油口
P1 P2 P3 M L D d
(cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm
20 250 265 280 3500 600 7.5 128 63 L0 G3/4 G3/4
22 250 265 280 3500 600 7.7 130 64 L0 G3/4 G3/4
26 250 265 280 3000 600 8.1 133 65 L1 G1 G3/4
33 230 250 270 3000 500 8.6 139 68 L1 G1 G3/4
39 230 250 270 3000 500 9.1 146 72 L1 G1 G3/4
46 230 250 270 3000 500 9.6 152 75 L2 G1 1/4 G1
50 220 240 260 3000 500 10 156 77 L2 G1 1/4 G1
52 220 240 260 3000 500 10.2 158 78 L2 G1 1/4 G1
55 200 230 250 2800 400 10.5 160 79 L2 G1 1/4 G1
63 200 230 250 2800 400 11.1 168 83 L2 G1 1/4 G1
71 180 200 220 2500 400 11.8 175 86 L3 G1 1/2 G1 1/4
齿轮泵
齿轮泵
联系我们
排量 最大压力 最高转速 最低转速 重量 尺寸 油口代码 进油口 出油口
P1 P2 P3 M L D d
(cm³/rev.) bar bar bar (r/min) (r/min) Kg mm mm
20 250 265 280 3500 600 7.5 128 63 L0 G3/4 G3/4
22 250 265 280 3500 600 7.7 130 64 L0 G3/4 G3/4
26 250 265 280 3000 600 8.1 133 65 L1 G1 G3/4
33 230 250 270 3000 500 8.6 139 68 L1 G1 G3/4
39 230 250 270 3000 500 9.1 146 72 L1 G1 G3/4
46 230 250 270 3000 500 9.6 152 75 L2 G1 1/4 G1
50 220 240 260 3000 500 10 156 77 L2 G1 1/4 G1
52 220 240 260 3000 500 10.2 158 78 L2 G1 1/4 G1
55 200 230 250 2800 400 10.5 160 79 L2 G1 1/4 G1
63 200 230 250 2800 400 11.1 168 83 L2 G1 1/4 G1
71 180 200 220 2500 400 11.8 175 86 L3 G1 1/2 G1 1/4
